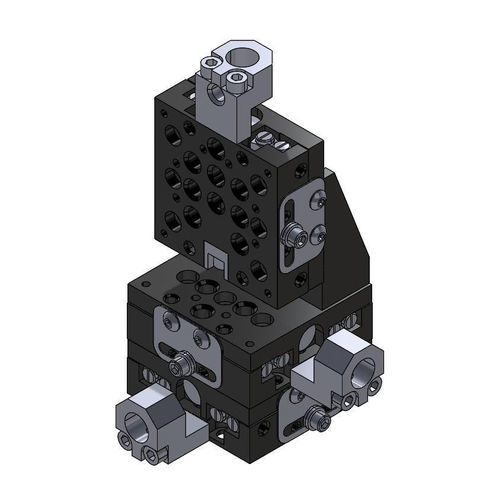

Piastra di nanoposizionamento XY 50.5cr

XYZ2 assicompatta

La tavola a rulli incrociati Serie 50.5cr è la linea più sottile disponibile sul mercato, progettata per applicazioni in cui lo spazio o l'altezza sono critici. Il suo profilo sottile la rende ideale per configurazioni compatte ed è disponibile in versioni con assi X, XY o XYZ in tre dimensioni. Ogni asse è dotato di un blocco a lamina non influente, garantendo che la regolazione iniziale rimanga stabile, con fori di montaggio corrispondenti sul bordo opposto per un accesso flessibile. A seconda della sensibilità richiesta, la tavola può essere equipaggiata con viti di regolazione 8-80TPI o 8-100TPI, o micrometri SM-1. Le staffe angolari sono incluse negli assemblaggi e possono anche essere acquistate separatamente.

Caratteristiche del prodotto

• Design a basso profilo
• Blocco non influente
• Cuscinetti a rulli incrociati ad alta capacità
• Versioni compatibili con il vuoto disponibili

Specifiche di prestazione

• Gamma di movimento: 0,5 pollici (12 mm)
• Carico massimo asse orizzontale: 5 lb
• Carico massimo asse verticale: 2 lb
• Risoluzione:
  • Vite di regolazione 80TPI: 5 µm
  • Vite di regolazione 100TPI: submicronica

Opzioni

• Assi di regolazione: X, X-Y, X-Y-Z
• Mano: DESTRA, SINISTRA
• UOM: METRICO, IMPERIALE

Caratteristiche / Specifiche tecniche

• Serie: 50.5cr
• SKU: 50.5CR SERIES
• Configurazioni assi disponibili: X, XY, XYZ
• Compatibilità viti di regolazione: 8-80TPI, 8-100TPI, micrometri SM-1
• Staffa angolare inclusa negli assemblaggi
