Piastra di posizionamento XY 150.5cr
XYZcon motore lineare2 assi

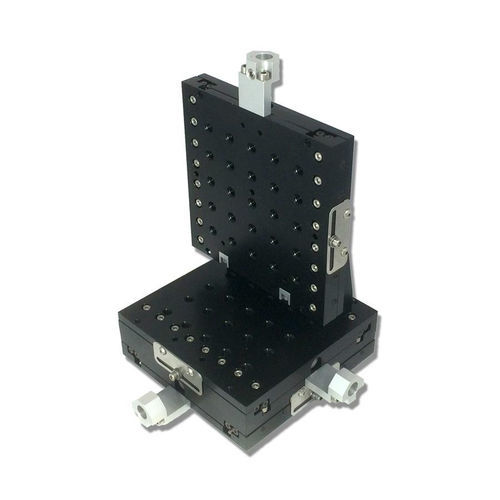

Piastra di posizionamento XY - 150.5cr - Siskiyou - XYZ / con motore lineare / 2 assi
Piastra di posizionamento XY - 150.5cr - Siskiyou - XYZ / con motore lineare / 2 assi
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Orientazione
XY, XYZ
Tipo
con motore lineare
Numero di assi
2 assi, 3 assi
Altre caratteristiche
a rulli incrociati
Corsa

25,4 mm
(1 in)

Carico

6 lb, 15 lb
(2,72 kg, 6,8 kg)

Descrizione

La serie 150.5cr rappresenta la linea più sottile di piattaforme a rulli incrociati sul mercato oggi. Il loro design sottile è ideale per applicazioni in cui lo spazio o l'altezza sono critici. Tutte e tre le dimensioni sono disponibili in versioni ad asse X, XY o XYZ. Ogni asse ha un blocco a lamina non influente che garantisce praticamente che la prima regolazione sia l'ultima. Il blocco a lamina ha fori di montaggio corrispondenti sul bordo opposto per la massima flessibilità di accesso. A seconda della sensibilità dell'installazione, possono essere utilizzate viti di regolazione 8-80TPI o 8-100TPI, o micrometri SM-1, con queste piattaforme. Le staffe angolari sono incluse negli assemblaggi e possono anche essere acquistate separatamente.

Caratteristiche del prodotto
  • Design a basso profilo
  • Blocco non influente
  • Cuscinetti a rulli incrociati ad alta capacità
  • Versioni compatibili con il vuoto disponibili

Specifiche di prestazione
  • Gamma di movimento: 1,0 pollice (25,4 mm)
  • Carico massimo asse orizzontale: 15 lb
  • Carico massimo asse verticale: 6 lb
  • Risoluzione:
    • Vite di regolazione 80TPI: 5µm
    • Vite di regolazione 100TPI: submicronico

*Movimento controllabile minimo*: BASATO SU 1° DI ROTAZIONE DELLA VITE DI REGOLAZIONE

Caratteristiche / Specifiche tecniche
  • Serie: 150.5cr
  • Assi disponibili: X, XY, XYZ
  • Opzioni di vite di regolazione: 8-80TPI, 8-100TPI
  • Micrometri compatibili: SM-1
  • Staffa angolare: inclusa negli assemblaggi, disponibile anche separatamente
  • Blocco a lamina: non influente, con fori di montaggio corrispondenti per flessibilità
