Piastra di posizionamento XY 100.5cr
XYZcon motore lineare1 asse

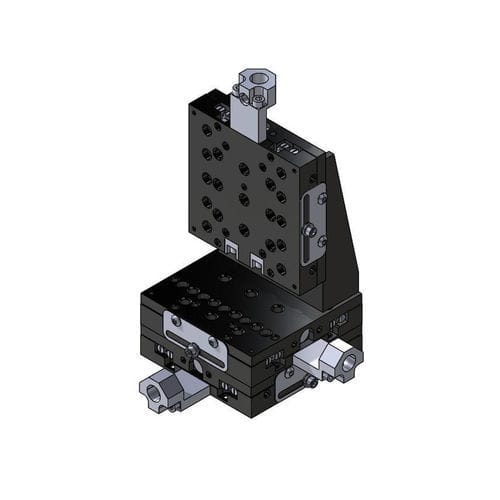

Piastra di posizionamento XY - 100.5cr - Siskiyou - XYZ / con motore lineare / 1 asse
Piastra di posizionamento XY - 100.5cr - Siskiyou - XYZ / con motore lineare / 1 asse
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Orientazione
XY, XYZ
Tipo
con motore lineare
Numero di assi
1 asse, 2 assi, 3 assi
Altre caratteristiche
a rulli incrociati
Corsa

25,4 mm
(1 in)

Carico

4 lb, 10 lb
(1,81 kg, 4,54 kg)

Descrizione

La serie 100.5cr rappresenta la linea più sottile di piattaforme a rulli incrociati sul mercato oggi. Il loro design sottile è ideale per applicazioni in cui lo spazio o l'altezza sono critici. Tutte e tre le dimensioni sono disponibili in versioni con assi X, XY o XYZ. Ogni asse ha un blocco a lamina non influente che garantisce praticamente che la prima regolazione sia l'ultima. Il blocco a lamina ha fori di montaggio corrispondenti sul bordo opposto per la massima flessibilità di accesso. A seconda della sensibilità dell'installazione, possono essere utilizzate viti di regolazione 8-80TPI o 8-100TPI, o micrometri SM-1, con queste piattaforme. Le staffe angolari sono incluse negli assemblaggi e possono anche essere acquistate separatamente.

Caratteristiche del prodotto
  • Design a basso profilo
  • Blocco non influente
  • Cuscinetti a rulli incrociati ad alta capacità
  • Versioni compatibili con il vuoto disponibili

Specifiche di prestazione
  • Gamma di movimento: 1,0 pollice (25,4 mm)
  • Carico massimo asse orizzontale: 10 lb
  • Carico massimo asse verticale: 4 lb
  • Risoluzione:
    • Con vite di regolazione 80TPI 5µm
    • Con vite di regolazione 100TPI submicronica

*Movimento controllabile minimo*: BASATO SU 1° DI ROTAZIONE DELLA VITE DI REGOLAZIONE

Caratteristiche / Specifiche tecniche
  • Serie: 100.5cr
  • Assi disponibili: X, XY, XYZ
  • Compatibilità delle viti di regolazione: 8-80TPI, 8-100TPI, micrometri SM-1
  • Staffa angolare inclusa negli assemblaggi
  • Fori di montaggio per flessibilità di accesso
