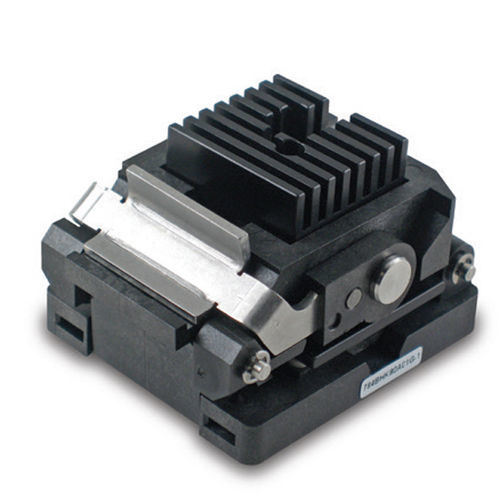

Socket di test di rodaggio K Series H-Pin®

Lo zoccolo della Serie K è progettato per applicare una pressione piatta e uniforme sul DUT con una leva secondaria una volta chiuso il coperchio. In questo modo si garantisce che la piastra non scivoli sulla parte superiore del dispositivo quando si chiude il coperchio e che possa segnare il dispositivo. Ciò è particolarmente importante per i prodotti con stampo esposto o per le applicazioni automobilistiche in cui l'aspetto fa parte dei criteri di accettazione post-test. L'azionamento della leva verticale non aumenta l'ingombro complessivo dello zoccolo, consentendo la massima densità di siti popolati sulla scheda di burn-in e in alcuni casi riduce l'ingombro complessivo rispetto ad altri zoccoli con coperchio a conchiglia. Un altro vantaggio aggiunto del coperchio della Serie K è il flusso d'aria attraverso il socket, grazie al profilo più alto, che consente di creare canali d'aria più ampi per mantenere temperature precise. Caratteristiche e vantaggi - Design collaudato, attrezzaggio, stampaggio e lavorazione interni, con assemblaggio automatizzato al 100%. - Ampio catalogo di componenti, opzioni configurabili - L'azionamento del coperchio a marcatura zero contribuisce ad aumentare i rendimenti. - Prestazioni elettriche leader di mercato Opzioni caratteristiche - Piastra di pressione verticale - Dissipatore di calore - Caratteristiche di sfiato HAST - Controllo termico integrato con riscaldatore e sensore - Piano di appoggio inverso - Spazio massimo per i componenti sotto il DUT - sistemi a 2 o 3 piastre - Materiali per alte temperature per applicazioni superiori a 200°C Tecnologia H-Pin Anche questo zoccolo utilizza la tecnologia di contatto H-Pin, che offre ampie prestazioni RF ed eccezionali caratteristiche DC. Gli zoccoli della Serie K soddisfano tutti i requisiti: alta frequenza, alta corrente, alta temperatura, bassa induttanza e bassa perdita. Queste caratteristiche contribuiscono a ridurre il costo dei test.
