Motore coppia sincrono WK series

a magneti permanentia rotore esternoframeless

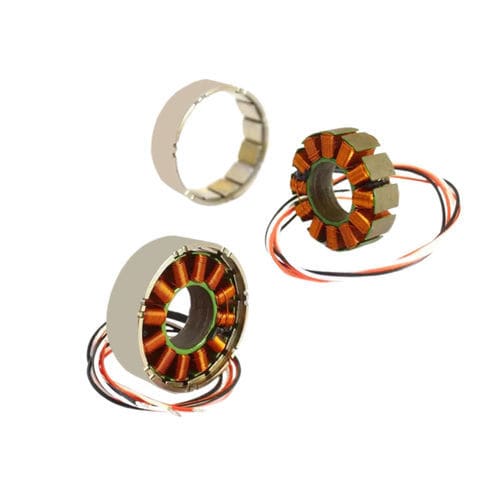

Introduzione al prodottoIl motore torque a rotore esterno senza telaio è un tipo specializzato di motore sincrono a magneti permanenti (PMSM) composto da due componenti fondamentali: il rotore e lo statore. A differenza dei tradizionali progetti a rotore interno, questo motore presenta un rotore montato esternamente e uno statore posizionato internamente. Il design innovativo elimina i tradizionali alloggiamenti del motore, i cuscinetti e gli alberi, mantenendo solo i gruppi rotore e statore. Il rotore, situato all'esterno dello statore, integra magneti permanenti con il guscio esterno ed è direttamente incorporato nella struttura di carico. Lo statore, posizionato internamente, contiene avvolgimenti e laminazioni in rame che azionano la rotazione del rotore esterno tramite forze elettromagnetiche. Questo design combina l'elevato momento d'inerzia della configurazione del rotore esterno con la compattezza della struttura senza telaio, rendendolo ideale per le applicazioni che richiedono una coppia elevata a bassa velocità e un'efficiente dissipazione del calore, come le apparecchiature mediche, i ventilatori industriali e i sistemi industriali automatizzati.CaratteristicheStruttura ottimizzata del rotore esternoIl rotore e il mantello sono integrati, consentendo un momento d'inerzia più elevato attraverso la rotazione esterna, migliorando la stabilità a bassa velocità e la dissipazione del calore (il calore viene condotto rapidamente attraverso il mantello).Lo statore posizionato internamente riduce al minimo le interferenze elettromagnetiche sul carico, garantendo la precisione in scenari di controllo sensibili.Elevata densità di coppia ed efficienzaUtilizza layout a magneti permanenti multipolari e tecnologia di invasatura sottovuoto, aumentando la densità di coppia del 20%-30% rispetto ai motori convenzionali, fornendo una coppia più elevata per unità di volume.Riduce le perdite di trasmissione meccanica, migliorando l'efficienza di trasferimento dell'energia del 10%-15% e riducendo le perdite di ferro/rame.Risposta dinamica e precisioneAziona direttamente i carichi, eliminando i giochi di ingranaggi e cinghie, aumentando la velocità di risposta del 25%-40% e raggiungendo una precisione di posizionamento a livello micrometrico.La struttura del rotore esterno supporta l'uscita a bassa velocità e coppia elevata, ideale per il funzionamento regolare e le applicazioni critiche di precisione.Dissipazione del calore migliorata e design leggeroIl contatto diretto tra il rotore esterno e il mantello, combinato con materiali ad alta conducibilità termica, migliora l'efficienza di dissipazione del calore del 20%-30% e riduce l'aumento della temperatura del 15%-25%.L'eliminazione dei telai ridondanti riduce il peso del 30%-50%, rendendolo adatto ad applicazioni sensibili al peso come velivoli o robot mobili.Flessibilità di integrazione personalizzabileSupporta la personalizzazione dei parametri (dimensioni del rotore, forme d'onda magnetiche) per l'inserimento senza soluzione di continuità nelle strutture meccaniche, soddisfacendo i diversi requisiti di progettazione.Il design modulare semplifica la manutenzione e riduce la complessità di integrazione.Funzionamento silenzioso e bassi costi di manutenzioneNessun attrito meccanico di trasmissione, funzionamento a livelli di pressione sonora inferiori a 50 dB.La struttura semplificata riduce i componenti soggetti a usura, riducendo la frequenza di manutenzione del 60%-80%.Specification TableParametersUnitWK1105WK1806WK2205WK2806WK3505WK3510WK4310WK4315WK5215WK5225WK5515WK6010WK6025WK8110WK8115HWK81105LWK10025Nominal voltageV1212121212122424242424242424242436Nominal currentA0.590.660.660.811.10.530.90.591.121.281.61.37.41.75175.63.8Nominal torqueN.M0.010.030.040.060.090.110.20.280.761.260.650.81.771.62.161.74Nominal SpeedRPM8508007929504673635042382212212642945041301800450168Max SpeedRPM18057501756302335161096510286607906125595647202902280600300Stall torqueN.M0.010.060.060.090.150.160.490.421.151.91.261.592.68233.58.5Stall currentA0.92111.221.90.81.9091.691.943.22.710.67324816Winding turns of motorT504565604040606060504280303083020Phase resistanceΩ12.55.9856.348.810.32211811.85.7710.583.530.13.73Phase inductancemH1.151.31.451.511.083.953.266.567.811.313.827.3610.0731.50.22.32.23Speed constantrpm/v1083951001211174534.423141423.315.520114712.59.5Torque constantN.M/A0.010.060.060.070.080.20.230.470.680.980.430.610.231.130.1250.31.03Rotor inertiagcm^215401251568120226866793374674816452860150015004656Number of pole pairsPairs67771111.001414111114141421212121Motor weightg612122224/3236/4778110167281196156345206313131576Working temperature°C-20~80-20~80-20~80-20~80-20~80-20~80-20~80-20~80-20~80-20~80-20~80-20~80-20~80-20~80-20~80-20~80Temperatura massima di smagnetizzazione°C120120120120120120120120120120120120120120120I dati della tabella sono solo di riferimentoTags: motore di coppia frameless, motore ad azionamento diretto frameless, azionamento frameless, azionamento di coppia frameless, motore di coppia frameless robotico, motori rotativi frameless, servomotori frameless, motore di coppia brushless, motori di coppia ad azionamento diretto brushless, brushless ad alta coppia, servomotore brushless ad alta coppia, motore di coppia brushlessSpecifiche tecniche / caratteristiche:Tipo: Motore sincrono a magneti permanenti (PMSM)Rotore esterno, design framelessElevata densità di coppia, alta efficienzaBassa velocità, uscita ad alta coppiaEfficiente dissipazione del caloreParametri personalizzabili (dimensioni del rotore, forme d'onda magnetiche)Azionamento diretto, nessun attrito meccanico di trasmissioneFunzionamento a basso rumore (<50dB)Struttura leggera e modulareTemperatura di lavoro ampia: -20~80°CTemperatura di smagnetizzazione massima: 120°C
