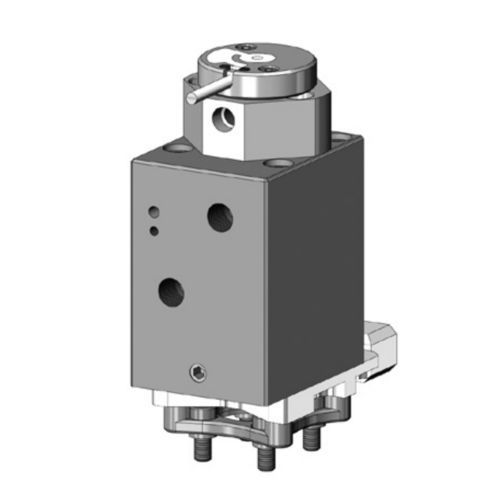

Attuatore idraulico HYC4520M

linearea pistonea doppio effetto

Attuatore per sistemi a collettore, fissato al collettore tramite bulloni. Una piastra di raffreddamento, necessaria, è posizionata tra l’attuatore e il collettore al fine di raffreddare l’attuatore e di separarlo termicamente dalla superficie calda del collettore. Funzionamento dello stelo della valvola Fluido di esercizio: idraulico Pressione di esercizio 3 l/min Serie HYC4520M05 3 l/min Tempo di risposta ~0,5 s Regolazione ±1,5 mm tramite filettature di regolazione dall'esterno (1740 psi) Attacchi M12x1,5 (8-L) a) chiusa b) aperta Raffreddamento Fluido: acqua di raffreddamento Portata 6 l/min Attacchi M12x1,5 (8-L) max. 3 attuatori in serie c) posizioni diverse sulla piastra di raffreddamento Perno della valvola Diametro del perno della valvola Ø 6 mm, Ø 8 mm Attacco Raccordo rapido, antirotazione Versioni disponibili F/-R senza sensore di posizione -F = Raffreddamento completo per la guida dello stelo della valvola -R = Raffreddamento ridotto per la guida dello stelo della valvola Si consiglia di raffreddare l’attuatore al termine della produzione per 60 minuti a 30 °C per proteggerlo dal surriscaldamento dovuto al flusso di calore proveniente dal collettore.
