Attuatore idraulico QCVG16

linearea pistonea doppio effetto

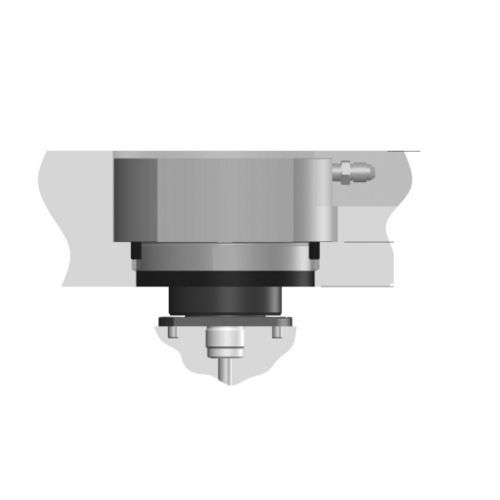

Attuatore idraulico per sistemi a collettore montato nella piastra di serraggio. L’attuatore è raffreddato dal sistema di raffreddamento integrato nella piastra ed è dotato di un meccanismo che espelle automaticamente l’aria dalle linee idrauliche quando il pistone si trova in posizione completamente retratta. Funzionamento dello stelo della valvola Fluido di esercizio: idraulico Intervallo di pressione 35 - 42 bar (500 - 600 psi) Pressione di esercizio max. 103 bar (1500 psi) Portata 1,8 l/min Corsa dello stelo della valvola 16 mm Regolazione ± 1 mm tramite dado di regolazione dall’alto Forza di chiusura 6670 N / 100 bar (1450 psi) Forza di apertura 6670 N / 100 bar (1450 psi) Attacchi Ø 1/8 NPT Raffreddamento Fluido Raffreddamento della piastra di serraggio max. 100 °C (210 °F). Sono necessarie linee di raffreddamento nella piastra di serraggio. Perno della valvola Diametro del perno della valvola Ø 5 mm, Ø 6 mm, Ø 8 mm Attacco Raccordo rapido, antirotazione Versioni disponibili QCVG16M04 Offerta standard (Sezione illustrata sul lato destro) QCVG16M06 Sensore di posizione Opzione per applicazioni hGate®. QCVG16M07 Opzione finecorsa
