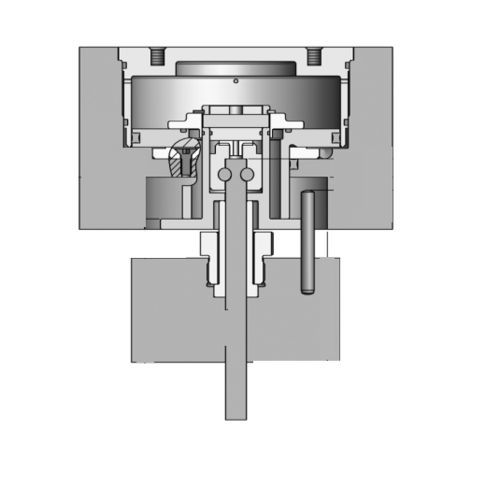

Attuatore pneumatico VP4008P

linearea pistone

Attuatore pneumatico per sistemi a collettore montato nella piastra posteriore. L’attuatore è raffreddato dal sistema di raffreddamento integrato nella piastra. Stelo della valvola Funzionamento Fluido di esercizio: pneumatico Intervallo di pressione: 6 - 10 bar (87 - 145 psi) Pressione di esercizio max. 11 bar (160 psi) Portata: 10 l/min Corsa dello stelo della valvola 16 mm Regolazione Tramite un elemento di regolazione dell’altezza Forza di chiusura 3016 N / 6 bar (87 psi) Forza di apertura 2788 N / 6 bar (87 psi) Attacchi M12x1,5 Perno della valvola Diametro del perno della valvola Ø 5 mm, Ø 6 mm, Ø 8 mm Montaggio Testa del perno della valvola all’interno del pistone Refrigerazione Fluido Refrigerazione della piastra di serraggio max. 100 °C (210 °F). Nella piastra di serraggio sono necessari condotti di raffreddamento. Altre informazioni Spessore minimo della piastra di serraggio 50 mm Distanza minima tra due attuatori 97 mm Distanza massima dall’attuatore al supporto centrale 650 mm Importante Il cliente deve utilizzare aria pulita e lubrificata per un corretto azionamento
