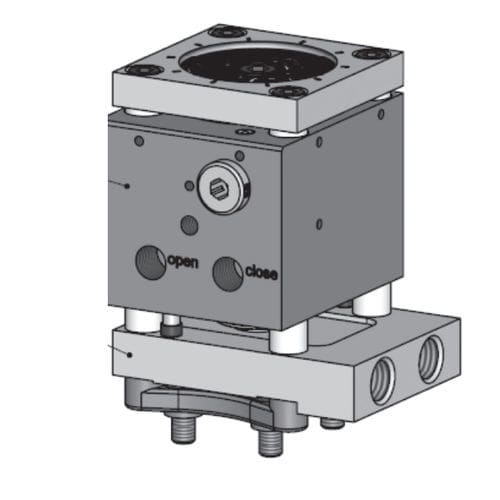

Attuatore idraulico HB series

lineareper valvola a saracinescacon sensori di posizione integrati

La serie di attuatori idraulici HB a raffreddamento attivo viene fissata al collettore tramite bulloni. Ciascun attuatore è disponibile con termocoppia (TC) opzionale e sensore di posizione (PS) brevettato. Il sensore di posizione rileva la posizione del perno e invia un segnale ai prodotti activeGate®, fornendo un controllo di posizione a circuito chiuso oppure l’indicazione della posizione del perno e il monitoraggio della velocità tramite l’interfaccia di monitoraggio della valvola (VMI). Tutti gli attuatori della serie HB sono dotati delle seguenti caratteristiche: ♦ Spurgo automatico per la rimozione dell’aria dalle linee idrauliche, al fine di garantire un azionamento costante ♦ Facile regolazione del perno della valvola tramite l’apertura nella piastra di serraggio superiore ♦ Aggancio rapido del perno della valvola ♦ Funzione antirotazione del perno della valvola Nota: è necessario un filtro dell’olio con una granulometria pari o inferiore a 10 micron per garantire il corretto funzionamento dello spurgo automatico. Raffreddamento dell’attuatore La piastra di raffreddamento tra l’attuatore e il collettore (non illustrata) garantisce il raffreddamento attivo della guida dell’ago e dell’attuatore stesso, isolandoli termicamente dalla superficie calda del collettore. È possibile collegare in serie un massimo di tre attuatori per creare un circuito di raffreddamento indipendente che impedisca il surriscaldamento degli attuatori. Mantenere il raffreddamento dell’attuatore per quindici minuti dopo la fine della produzione proteggerà dal surriscaldamento. La piastra di raffreddamento (B) può essere ruotata indipendentemente dall’alloggiamento dell’attuatore (A). Nota: è disponibile l’opzione SynCool® 1 per eliminare la necessità di post-raffreddamento in molte applicazioni (vedere pagina 20 per ulteriori informazioni).
