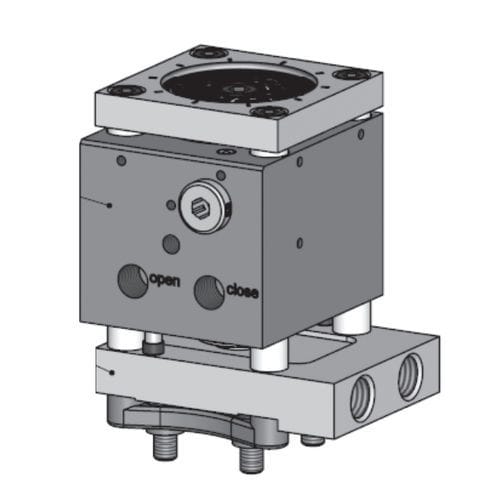

Attuatore pneumatico PB series

linearecon rilevamento di posizionecon sensore in opzione

La serie di attuatori pneumatici PB a raffreddamento attivo viene fissata al collettore tramite bulloni. Ciascun attuatore è disponibile con i seguenti accessori opzionali: ♦ Termocoppia (TC) ♦ e con il sensore di posizione brevettato (PS) Il sensore di posizione rileva la posizione del perno e invia un segnale ai prodotti activeGate®, garantendo il controllo della posizione a circuito chiuso o l’indicazione della posizione del perno e il monitoraggio della velocità tramite l’interfaccia di monitoraggio della valvola (VMI). Tutti gli attuatori della serie PB sono dotati delle seguenti caratteristiche: ♦ Facile regolazione del perno della valvola tramite l’apertura nella piastra di serraggio superiore ♦ Aggancio rapido del perno della valvola ♦ Funzione antirotazione del perno della valvola Raffreddamento dell’attuatore La piastra di raffreddamento tra l’attuatore e il collettore (non illustrata) garantisce il raffreddamento attivo della guida dell’ago e dell’attuatore, separandoli termicamente dalla superficie calda del collettore. È possibile collegare in serie un massimo di tre attuatori per creare un circuito di raffreddamento indipendente che prevenga il surriscaldamento degli attuatori. Mantenere il raffreddamento dell’attuatore per quindici minuti al termine della produzione proteggerà dal surriscaldamento. La piastra di raffreddamento (B) può essere ruotata indipendentemente dall’alloggiamento dell’attuatore (A). Diametro del perno della valvola 3 mm, 3,8 mm, 5 mm, 5 mm, 6 mm, 8 mm Serie di ugelli 06E, 09E, 12E, 12E, 16E, 22E Regolazione dello stelo: ± 1 mm, ± 1,5 mm, ± 1,5 mm Forze di chiusura min./max.: 754/1508 N, 1696/3393 N, 3016/6032 N Forze min./max. di apertura 526/1052 N 1468/2937 N 2788/5576 N Pressione pneumatica min./max. 6/12 bar (87/175 psi) 6/12 bar (87/175 psi) 6/12 bar (87/175 psi) Corsa dello stelo della valvola 8 mm 16 mm 16 mm Attacchi pneumatici M10x1,0 M10x1,0 M10x1,0 Temperatura di raffreddamento 30/60 °C 30/60 °C 30/60 °C Attacchi di raffreddamento M12x1,5 M12x1,5 M12x1,5
