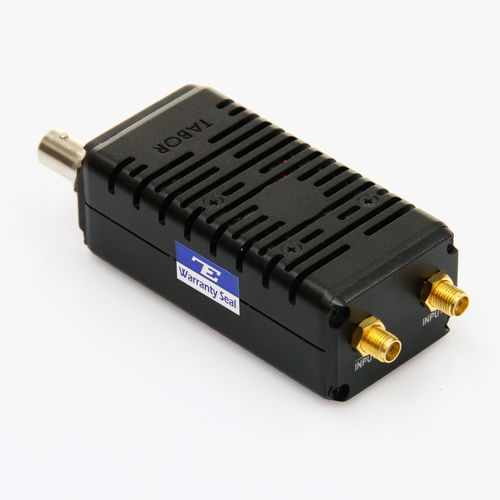

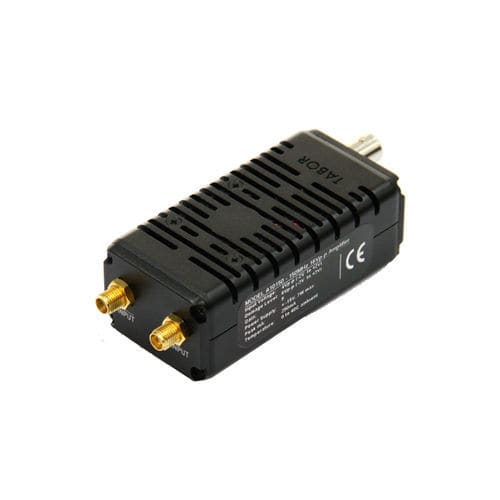

Amplificatore di segnale A10160

per singolo canalealta corrente

Il modello A10160 è un amplificatore a banda larga, accoppiato in corrente continua e dalle dimensioni estremamente ridotte, progettato per l’amplificazione di segnali ad alta frequenza e alta corrente. Con un'ampia larghezza di banda di 45 MHz, 34 Vp-p su 50 ohm e una potenza di uscita fino a 10 W, l'A10160 è l'amplificatore complementare ideale per qualsiasi sorgente di segnale che necessiti di un potenziamento di potenza a supporto di applicazioni esigenti. Tempo di transizione rapido <10 ns Ingombro ridotto, involucro interamente in metallo Caratteristiche Miglioramento delle prestazioni L’A10160 è stato progettato come accessorio “Snap-On” per la serie Tabor WaveXciter e per i modelli WS8351/2, entrambi con un’ampiezza massima di 4 Vp-p, che può risultare limitante per alcune applicazioni che richiedono tensioni e correnti più elevate per pilotare l’unità in prova (UUT). In combinazione con l’A10160, i modelli WX e WS offriranno ora capacità ancora maggiori per risolvere applicazioni esigenti che richiedono segnali fino a 45 MHz a 34 Vp-p su carichi da 50 ohm, senza compromettere l’integrità del segnale. Elevata corrente ed elevata potenza Con una corrente di uscita di picco di 1 A e una corrente continua di 750 mA, l’A10160 consente una potenza di uscita continua di 7,5 W e una potenza di uscita di picco fino a 10 W, rendendolo ideale per varie applicazioni a impulsi. Soluzione versatile ed economica Sebbene l’A10160 sia stato progettato pensando alle unità Tabor, può essere utilizzato come amplificatore autonomo per qualsiasi sorgente di segnale. L’A10160 offre una soluzione compatibile, compatta ed economica per potenziare le prestazioni di qualsiasi sorgente di segnale. Configurazioni opzionali La configurazione standard dell’A10160 consente una tensione di uscita massima di 34 Vp-p su un carico di 50 ohm con un guadagno di x10.
