Amplificatore di segnale 9160

per singolo canaleper racka banda larga

Panoramica

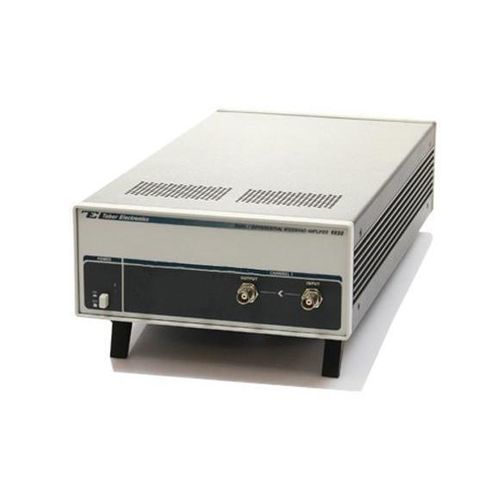

Il 9160A è un amplificatore wideband a canale singolo accoppiato in continua (DC), formato da banco 2U mezzo rack 19 pollici. Fornisce uscita ad alta tensione e alta corrente per applicazioni di laboratorio e industriali esigenti.

Caratteristiche principali

• Banda passante tipica: 45 MHz
• Fino a 34 Vp‑p su 50 Ω (configurazione standard)
• Corrente di picco fino a 1 A; potenza continua fino a 10 W
• Tempo di transizione rapido < 10 ns
• Amplificazione wideband a bassa distorsione
• Opzioni di configurazione: guadagno, impedenza d'ingresso e configurazione delle uscite

Prestazioni
L'amplificatore offre elevata ampiezza con risposta in frequenza stabile su 45 MHz. La capacità di corrente di picco supporta applicazioni impulsive e in continua che richiedono sia tensione che corrente.

Configurazione dello strumento
Configurazione standard: guadagno x10, 34 Vp‑p su 50 Ω. Guadagni fissi opzionali x15 e x20 disponibili (nota: la banda passante può ridursi per guadagni fissi maggiori). Accoppiamento selezionabile DC o AC.

Uscite
Le uscite sul pannello frontale forniscono il segnale amplificato alla impedenza di carico adeguata. Configurazioni di uscita selezionabili: due canali separati o singolo canale con uscite differenziali (selezionabili tramite interruttore), in base all'opzione ordinata.

Ingressi
Per ogni canale: ingresso principale (frontale), ingresso ausiliario di sommatoria (posteriore) e ingresso offset DC (posteriore). Impedenza d'ingresso configurabile: 50 Ω, 75 Ω o 1 MΩ.

Applicazioni target
Progettato per piezo-elettronica, caratterizzazione di trasduttori, test MEMS, misure scientifiche wideband e elettronica generale che richiede amplificazione ad alta tensione e corrente.

Ordine e opzioni

• Esempio modello: 9160-10-50-D-S — amplificatore singolo 34 Vp‑p
• Opzioni di guadagno: x10 (standard), x15, x20 (fissi)
• Impedenza d'ingresso: 50, 75, 1M
• Accoppiamento: D = DC, A = AC
• Configurazione uscita: S = due canali separati, D = singolo canale differenziale

Accessori

• Kit di montaggio rack 19" singolo
• Kit di montaggio rack 19" doppio
• Custodia professionale

Documentazione correlata
Datasheet, brochure e note applicative disponibili per il download nella pagina prodotto.

Specifiche tecniche

• Modello: 9160A (amplificatore wideband a canale singolo)
• Banda passante: 45 MHz (tipica)
• Ampiezza massima: 34 Vp‑p su 50 Ω (standard)
• Corrente di uscita massima: picco fino a 1 A
• Potenza di uscita continua: fino a 10 W
• Tempo di transizione: < 10 ns
• Distorsione: bassa (specifica del costruttore)
• Opzioni impedenza d'ingresso: 50 Ω, 75 Ω, 1 MΩ
• Opzioni di accoppiamento: DC o AC
• Configurazione uscita: selezionabile S (due canali separati) o D (singolo differenziale)
• Ingressi per canale: principale (anteriore), ausiliario (posteriore), offset DC (posteriore)
• Formato: da banco, 2U, mezzo rack 19 pollici, chassis metallico
• Guadagno standard: x10 (altri guadagni fissi disponibili)
