Amplificatore di segnale 9250

differenzialea 2 canalia banda larga

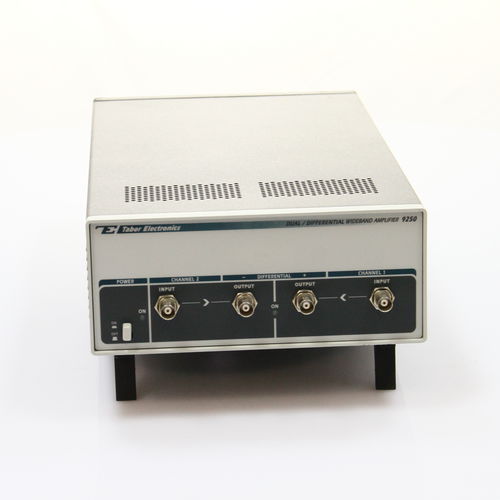

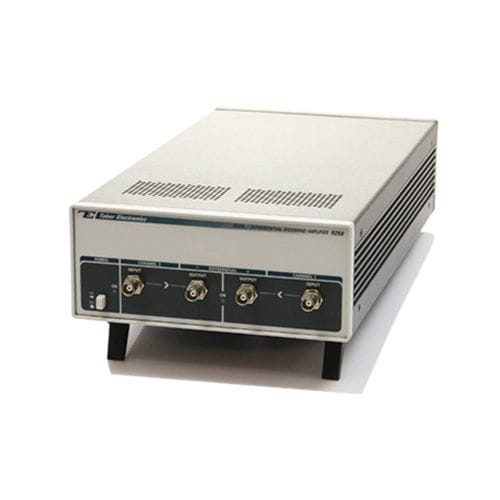

Il modello 9250 è un amplificatore a doppio canale da banco, con ingombro da rack 2U (mezzo 19”), dotato di involucro interamente in metallo. Lo strumento può essere configurato per funzionare come due canali indipendenti single-ended oppure come un unico ingresso con due uscite differenziali. L'involucro dell'amplificatore è stato progettato per essere impilato sopra o sotto altri prodotti Tabor. Può inoltre essere montato accanto a un generatore Tabor in un rack standard da 19". La combinazione generatore-amplificatore rappresenta la soluzione ideale per praticamente qualsiasi applicazione ad alta tensione e ampia larghezza di banda. Larghezza di banda per segnali di grande ampiezza fino a 15 MHz Larghezza di banda per segnali di piccola ampiezza fino a 30 MHz Ampiezza elevata fino a 40 Vp-p (su alta impedenza) Caratteristiche Caratteristiche di ingresso Gli ingressi degli amplificatori possono essere configurati per adattarsi a diverse impedenze di sorgente, quali 50 Ω, 75 Ω o 1 MΩ, mentre le uscite possono essere configurate per adattarsi a diverse impedenze di carico, quali 50 Ω, 75 Ω o 600 Ω. Sono presenti tre ingressi per ciascun canale: Caratteristiche di uscita Le uscite sono situate sul pannello frontale. Sono presenti due uscite, una per ciascun canale. Quando il 9250 è configurato come due amplificatori separati, le uscite generano segnali amplificati nell’intervallo di 40 Vp-p a circuito aperto o 20 Vp-p su un’impedenza di carico corrispondente. La larghezza di banda delle uscite è di circa 20 MHz per i segnali di grande ampiezza. La larghezza di banda per i segnali di piccola ampiezza può raggiungere i 50 MHz. Configurazione dello strumento Il modello 9250 può essere configurato come amplificatore differenziale. In questo caso, l’ingresso del canale 2 viene disabilitato, mentre il segnale in ingresso del canale 1 viene amplificato e distribuito in modo differenziale a entrambe le uscite.
