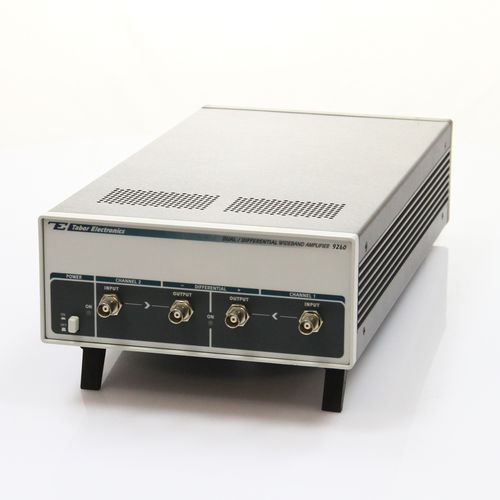

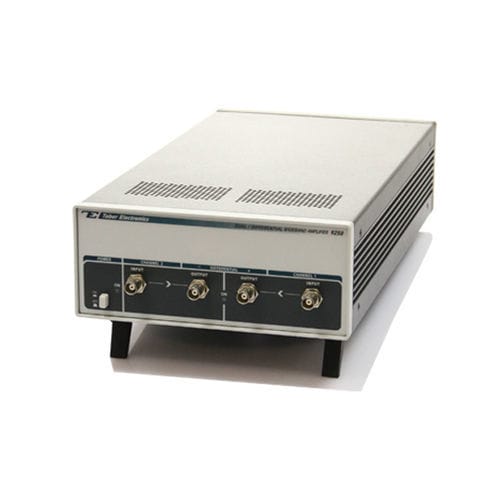

Amplificatore di segnale 9260

differenzialea 2 canalicon uscita in corrente

Il modello 9260 è un amplificatore a banda larga a doppio canale, accoppiato in corrente continua, da banco, con dimensioni da rack 2U (mezzo 19”), dotato di involucro interamente in metallo, progettato per l’amplificazione di segnali ad alta frequenza e alta corrente. Con un'ampia larghezza di banda di 45 MHz, 34 Vp-p su 50 ohm e una potenza di uscita fino a 10 W, il modello 9260A è l'amplificatore complementare ideale per qualsiasi sorgente di segnale che necessiti di un potenziamento di potenza a supporto di applicazioni esigenti. Larghezza di banda di 45 MHz Tempo di transizione rapido <10 ns Bassa distorsione Caratteristiche Alta corrente, alta potenza Con una corrente di uscita di picco di 1 A, il 9260A consente una potenza di uscita continua fino a 10 W, rendendolo ideale per varie applicazioni a impulsi. Configurazione dello strumento Il 9260A può essere configurato per funzionare come due canali indipendenti single-ended oppure come un unico ingresso con due uscite differenziali. La configurazione standard del 9260A consente una tensione di uscita massima di 34 Vp-p su 50 ohm con un guadagno di x10. Al momento dell’acquisto è possibile ordinare guadagni personalizzati, come ad esempio x15, offrendo ai clienti una scelta ancora più ampia per soddisfare le esigenze delle loro applicazioni. Caratteristiche di uscita Le uscite sono situate sul pannello frontale. Sono presenti due uscite, una per ciascun canale. Quando il 9260A è configurato come due amplificatori separati, le uscite generano segnali amplificati nell’intervallo di 34 Vp-p su un’impedenza di carico corrispondente, con una larghezza di banda di circa 45 MHz. Caratteristiche di ingresso Gli ingressi degli amplificatori possono essere configurati per adattarsi a diverse impedenze di sorgente, quali 50 Ω, 75 Ω o 1 MΩ. Sono presenti tre ingressi per ciascun canale: 1. Ingresso principale. Questo ingresso è situato sul pannello frontale e viene normalmente utilizzato per gli ingressi di segnale. 2. Ingresso ausiliario.
