Tornio CNC TPS-3200HⅡ
orizzontaleper pezzi non circolari

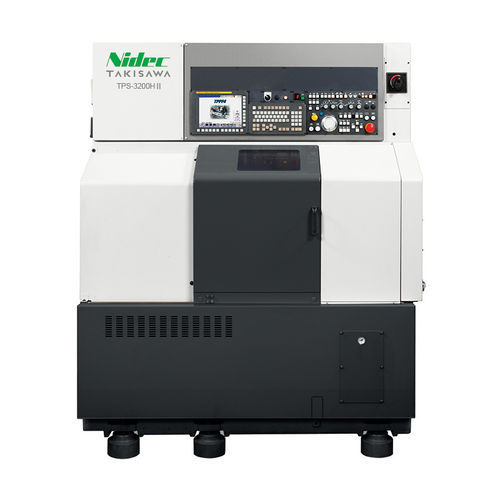

Tornio CNC - TPS-3200HⅡ - TAKISAWA - orizzontale / per pezzi non circolari
Tornio CNC - TPS-3200HⅡ - TAKISAWA - orizzontale / per pezzi non circolari
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Applicazioni
per pezzi non circolari
Diametro

246 mm
(9,69 in)

Velocità di rotazione

1.000 rpm
(6.283,185 rad.min-1)

Lunghezza della pelle

320 mm
(13 in)

Potenza nominale

7 kW
(9,5 hp)

Lunghezza totale

1.795 mm
(71 in)

Larghezza totale

1.850 mm
(73 in)

Altezza totale

1.900 mm
(75 in)

Peso

2.600 kg
(5.732 lb)

Descrizione

Il TPS-3200H2 è un tornio per anelli del pistone progettato per la lavorazione non circolare di tipo ovale (apple-shaped) dei diametri interno (ID) ed esterno (OD), con funzione di taglio integrata. Esegue la tornitura dell'OD sulla torretta standard, quindi realizza in sequenza la tornitura dell'ID e il taglio utilizzando un portautensili per tornitura ID sull'asse X e un portautensili di taglio montati sulla torretta principale.

Applicazioni / Capacità principali
  • Lavorazione ovale (apple-shaped) di ID e OD per anelli del pistone
  • Operazione di taglio integrata immediatamente dopo la tornitura
  • Flusso di lavorazione sequenziale in un'unica bloccaggio: tornitura OD (torretta normale) → tornitura ID e taglio (portautensili ID asse X e portautensili di taglio su torretta principale)


Caratteristiche / Specifiche tecniche
  • Diametro max. / Lunghezza max. di tornitura: φ246 / 320 mm
  • Velocità mandrino: 1000 min-1
  • Tipo di torretta: per lavorazione non circolare
  • Motore mandrino: 7 kW
  • Potenza elettrica: 14.0 kVA
  • Pressione aria: 0.5 MPa
  • Altezza macchina: 1900 mm
  • Ingombro richiesto: 1795 × 1850 mm
  • Peso macchina: 2600 kg
