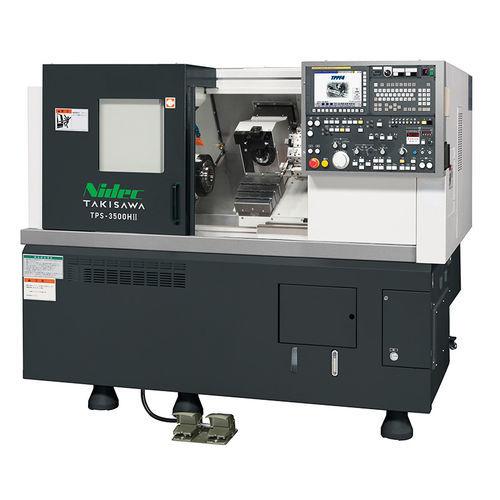

Tornio CNC TPS-3500HⅡ

orizzontalecompatto

Macchina compatta che concentra l'intero processo di lavorazione dei pistoni ellittici, consentendo sia la lavorazione ovale che il tornitura standard dei pistoni. Integra il sistema di lavorazione Non-Circular di Takisawa con una torretta di tornitura standard, contropunta idraulica e convogliatore di trucioli a uscita posteriore. Progettata per una facile integrazione nelle linee di produzione di pistoni esistenti e fornita con il software TPPF3 per la tornitura multitasking dei pistoni.

Capacità principali

• Lavorazione di pistoni ellittici (non circolari) e tornitura standard dei pistoni
• Combinazione del sistema di lavorazione non circolare con una torretta di tornitura standard (configurazione a una torretta)
• Contropunta idraulica per supporto del pezzo
• Convogliatore di trucioli a uscita posteriore per rimozione efficiente
• Pronta per l'integrazione nelle linee di produzione di pistoni esistenti
• Dotata del software TPPF3 per la tornitura multitasking di nuova generazione

Specifiche tecniche / Caratteristiche

• Diametro max. di tornitura / Lunghezza max. di tornitura: Φ260 / 250 mm
• Velocità mandrino: 4000 min⁻¹
• Tipo di torretta: torretta per lavorazione non circolare e torretta per tornitura (1 torretta)
• Motore mandrino: 11 kW
• Potenza elettrica: 23,0 kVA
• Pressione aria: 0,5 MPa
• Altezza macchina: 1725 mm
• Ingombro richiesto: 2125 × 2500 mm
• Peso macchina: 3600 kg
