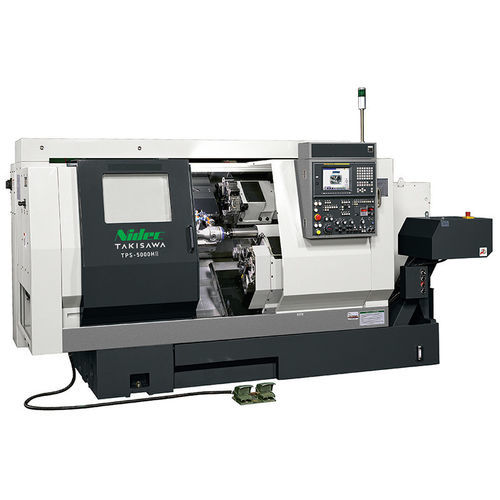

Tornio CNC TPS-5000HⅡorizzontale4 assia doppia torre
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo di comando
- CNC
- Orientazione del mandrino
- orizzontale
- Numero di assi
- 4 assi
- Torretta
- a doppia torre
- Applicazioni
- di produzione, per pezzi non circolari
- Altre caratteristiche
- compatto, multifunzione
- Diametro
320 mm
(12,6 in)- Velocità di rotazione
3.000 rpm, 4.000 rpm
(18.849,556 rad.min-1, 25.132,741 rad.min-1)- Lunghezza della pelle
250 mm
(10 in)- Lunghezza di taglio massima
250 mm
(10 in)- Potenza nominale
7,5 kW, 11 kW
(10,2 hp, 15 hp)- Lunghezza totale
3.880 mm
(153 in)- Larghezza totale
2.673 mm
(105 in)- Altezza totale
1.850 mm
(73 in)- Peso
6.000 kg
(13.228 lb)
Descrizione
Il TPS-5000HⅡ è un tornio CNC per integrazione di processo che combina la lavorazione non circolare (ovale) del diametro esterno del pistone con lavorazioni aggiuntive eseguite tramite due torrette. La configurazione a 2 torrette e 4 assi integra la lavorazione non circolare per supportare produzioni flessibili a varietà e lotti variabili.
Caratteristiche principali
Specifiche principali della macchina
Caratteristiche principali
- Lavorazione ovale (non circolare) del diametro esterno del pistone
- Ulteriori lavorazioni tramite due torrette
- Tornio CNC 2 torrette, 4 assi con capacità di lavorazione non circolare integrata
- Ottimizzato per lavorazioni efficienti dei pistoni in produzione a varietà multiple / lotti variabili
Specifiche principali della macchina
- Diametro max di tornitura / Lunghezza max di tornitura: φ320 / 250 mm
- Velocità mandrino: Tornitura: 4000 min⁻¹, Non circolare: 3000 min⁻¹
- Tipo di torretta: T1, T2: torretta per tornitura; T3: per lavorazione non circolare
- Motore mandrino: 11 / 7,5 kW
- Potenza elettrica: 30,8 kVA
- Fonte aria: 0,5 MPa
- Altezza macchina: 1850 mm
- Ingombro richiesto: 3880 × 2673 mm
- Peso macchina: 6000 kg
