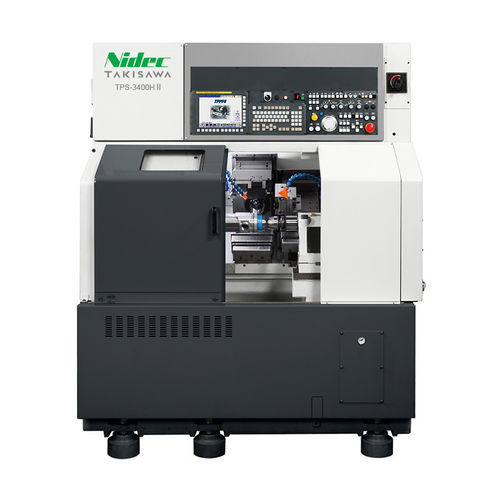

Tornio CNC TPS-3400HⅡ

orizzontalead alta velocità

Il TPS-3400HⅡ è un centro di lavorazione per pistoni Takisawa progettato per la lavorazione ovale del diametro esterno (OD) e la scanalatura per sede anello dei pistoni dei motori automobilistici. Integra il software di lavorazione proprietario Takisawa e un'unità di lavorazione ovale ad alta velocità per ridurre le fasi di processo mantenendo elevata precisione.

Caratteristiche principali

• Riduzione dei processi combinando la lavorazione ovale dell'OD e la scanalatura per sede anello dei pistoni.
• Software di programmazione per lavorazione pistoni Takisawa (TPPF3) per operazioni ottimizzate.
• Unità di lavorazione ovale sviluppata da Takisawa che offre elevata velocità e alta precisione.
• Porta-utensili per tornitura per la scanalatura dell'OD che può essere inclinato in base alla forma della scanalatura per adattarsi a diversi profili.
• Funzione di lavorazione ad alta velocità che sincronizza gli assi C, Z e Y per consentire la lavorazione rapida di sezioni ovali dell'OD.

Applicazioni

• Lavorazione integrata di OD ovale e scanalatura per sede anello per pistoni motore per ridurre le fasi produttive.

Specifiche tecniche

• Diametro max. di tornitura / Lunghezza max. di tornitura: Φ260 / 285 mm
• Velocità mandrino: 4000 min⁻¹
• Tipo di torretta: per lavorazione non circolare; per tornitura
• Motore mandrino: 11 kW
• Alimentazione elettrica: 22.2 kVA
• Pressione aria: 0.5 MPa
• Altezza macchina: 1970 mm
• Ingombro richiesto: 1600 × 2370 mm
• Peso macchina: 3000 kg
