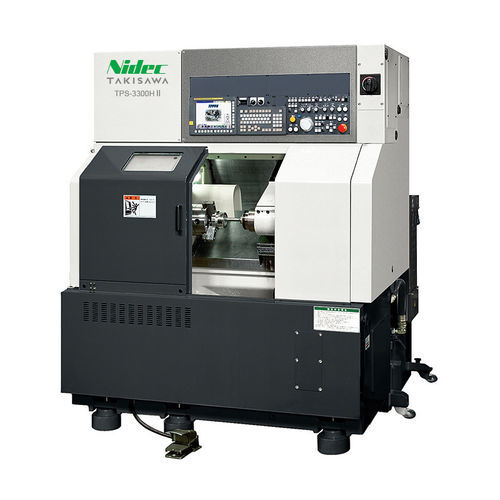

Centro di lavoro 3 assi TPS-3300HII

orizzontaleper alluminiodi tornitura

Il TAKISAWA TPS-3300HII è un centro di lavorazione 3D dedicato ai fori per perno del pistone, progettato per profili interni a campana e ovali ad alta precisione impiegati nei pistoni automobilistici.

Panoramica
Il TPS-3300HII di TAKISAWA fornisce una soluzione completa per la lavorazione dei fori per perno. Integra un software di programmazione interattivo dedicato (TPPF3) per la creazione semplificata di programmi 3D e combina le funzioni di un tornio CNC con una mandrino utensile ad altissima velocità per eseguire lavorazioni interne tridimensionali precise e finiture ad alta velocità. Il metodo di raschiatura a spirale e il meccanismo ceramico ad alta precisione ottengono finiture speculari e tolleranze dimensionali strette, adatte ad applicazioni standard e ad alte prestazioni.

Funzionalità principali

• Progettato appositamente per la lavorazione dei fori per perno del pistone, supporta profili interni a campana, ovali e a gradini.
• Software di programmazione TAKISAWA per pistoni (TPPF3) integrato per generazione semplificata dei programmi 3D.
• Combinazione di assi tipo tornio CNC e mandrino-strumento rotante ad altissima velocità per lavorazioni 3D interne e finiture ad alta velocità.
• Metodo unico di raschiatura a spirale che consente profilature ad alta precisione e finiture superficiali speculari.
• Consente nuovi progetti di pistoni che favoriscono il risparmio energetico e gli obiettivi ambientali.

Caratteristiche tecniche

• Velocità mandrino (min⁻¹): Mandrino sinistro: 1000 / Utensile rotante: 42000
• Tipo di torretta: Mandrino utensile
• Motore mandrino (kW): 7 / Utensile rotante: 15
• Potenza elettrica (kVA): 30.3
• Fonte d'aria (MPa): 0.5
• Altezza macchina (mm): 1970
• Ingombro richiesto (mm): 1795×2640
• Peso macchina (kg): 2800
