Motore passo-passo iMOT172S TM-CAT
DC24 V12 V

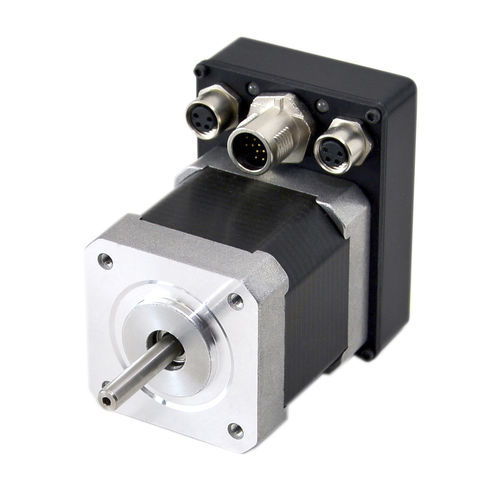

Motore passo-passo - iMOT172S TM-CAT - Technosoft - DC / 24 V / 12 V
Motore passo-passo - iMOT172S TM-CAT - Technosoft - DC / 24 V / 12 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Technosoft

Caratteristiche

Tipo
passo-passo, DC
Tensione
24 V, 12 V, 48 V, 36 V, 18 V, 30 V
Montaggio
NEMA 17
Indice di protezione
IP20
Configurazione dei contatti
2 poli
Raffreddamento
raffreddato ad aria
Applicazioni
industriale, per apparecchiatura medica, per il settore della robotica, per trasportatore, ottico, per macchina di imballaggio, per tavola rotante, per l'industria chimica, per centrifuga, per macchina per il trattamento del legno, per porta automatica, per applicazioni nucleari, per dosatore, per applicazioni mediche, per l'industria elettronica, per l'industria tessile, per l'industria dei semiconduttori, per strumento di misura, per l'industria farmaceutica, per distributore automatico, per pompa centrifuga, per ventilatori
Altre caratteristiche
NEMA 17, a velocità regolabile, indirizzabile, con variatore di velocità integrata, servocomandato, di regolazione del movimento, CANopen, RS-232, a coppia variabile, TMLCAN, con elettronica integrata, con controllo del movimento integrato, con encoder integrato, ad anello chiuso, programmabile, a comando integrato, regolazione della velocità integrata 0-10 V, con regolatore di velocità, con controllore integrato
Potenza

40 W
(0,05 hp)

Min.: 0 W
(0 hp)

Max.: 50 W
(0,07 hp)

Intensità

3 A

Min.: 0,3 A

Max.: 11 A

Coppia

0,3 Nm
(0,221269 ft.lb)

Min.: 0,01 Nm
(0,007376 ft.lb)

Max.: 0,3 Nm
(0,221269 ft.lb)

Velocità di rotazione

1.200 rpm
(7.539,8224 rad.min-1)

Min.: 0,01 rpm
(0,0628 rad.min-1)

Max.: 1.700 rpm
(10.681,415 rad.min-1)

Temperatura di funzionamento

Min.: 0 °C
(32 °F)

Max.: 40 °C
(104 °F)

Descrizione

Motore passo-passo con azionamento integrato e controller di movimento Motore passo-passo con servocontroller integrato liberamente programmabile Elevata dinamica ed efficienza grazie al controllo orientato al campo (FOC) Tensione di esercizio: 12 – 48 V / coppia nominale: 300 mNm Encoder assoluto magnetico a giro singolo con 4096 impulsi/giro (12 bit) Interfaccia: EtherCAT e RS232 Sistema di connettori: M8 / M12 Motore passo-passo intelligente con controller di movimento integrato, retroazione di posizione e interfacce RS232 ed EtherCAT. Il sistema di controllo integrato riduce la quantità di cablaggio necessario per l’alimentazione e la comunicazione, migliorando significativamente la compatibilità elettromagnetica. Il motore intelligente è già progettato in modo ottimale, pronto per l’uso immediato e consente quindi una semplice integrazione in spazi ridotti. Caratteristiche elettriche: Tensione di esercizio: 12 - 48 V CC / corrente nominale: 3 A Coppia nominale: 300 mNm a 1200 giri/min Velocità a vuoto: 1700 giri/min a 48 V CC Comunicazione: RS232 - fino a 115 Kbit/s EtherCAT - con protocollo CANopen over EtherCAT (CoE) Ingressi/uscite digitali e analogici: 4 ingressi digitali: 5-24 V, configurabili NPN o PNP 2 uscite digitali: 5-24 V, 0,5 A, NPN a collettore aperto 1 ingresso analogico: 12 bit, 0-5 V Feedback: Encoder assoluto magnetico a singolo giro integrato con una risoluzione di 4096 incrementi per giro (12 bit). Sicurezza: Protezione da sovracorrente, sovratemperatura, sottotensione e sovratensione, I2t ed errore di inseguimento.

---

Traduzione automatica  (Visualizza il testo originale in inglese)
