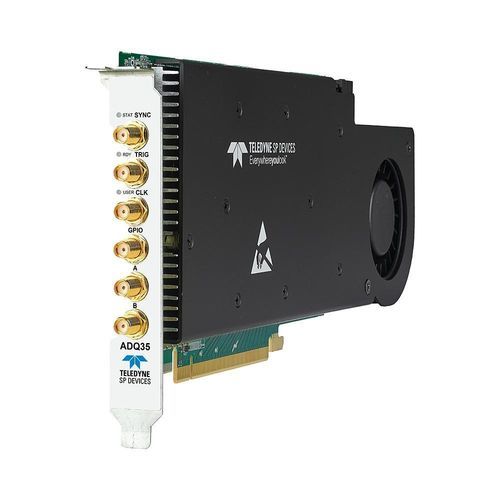

Digitalizzatore fino a 10GS/s ADQ35

1 canale2 canali12 bits

Panoramica del prodotto
ADQ35 offre una configurazione a due canali con una frequenza di campionamento di 5 GSPS o un canale singolo a una frequenza di campionamento di 10 GSPS. L'offset DC programmabile lo rende ideale per il campionamento di segnali unipolari. L'FPGA AMD Kintex Ultrascale KU115 a bordo offre molte risorse disponibili per l'elaborazione del segnale digitale in tempo reale personalizzata (DSP). ADQ35 supporta lo streaming peer-to-peer fino a 14 Gbyte/s sia al PC host che alle unità di elaborazione grafica (GPU).

Caratteristiche principali

• Risoluzione verticale di 12 bit
• 2 canali a 5 GSPS o 1 canale a 10 GSPS
• Accoppiato in DC con una larghezza di banda di ingresso fino a 2,5 GHz (gamma di ingresso di 0,5 Vpp)
• Offset DC programmabile
• Memoria a bordo di 8 Gbyte
• FPGA aperto per l'elaborazione del segnale in tempo reale personalizzata (richiede DEVDAQ)
• Opzioni firmware specifiche per l'applicazione
• Streaming peer-to-peer a GPU a 14 Gbyte/s
• Trigger hardware e GPIO
• Formato PCIe, USB 3.2

Applicazioni

• Tomografia a coerenza ottica a sorgente swept (SS-OCT)
• Spettrometria di massa a tempo di volo
• Rilevamento ottico a fibra distribuita
• LiDAR
• Strumenti scientifici
• Microscopia acustica a scansione
• ATE

Opzioni e accessori
Opzioni | Commento
Opzioni hardware |
PCIe, USB 3.2 | Interfaccia PC host
Opzioni firmware |
FWDAQ | Sempre incluso. Firmware di acquisizione dati predefinito.
FWATD | Firmware opzionale per l'averaging delle forme d'onda.
FWPD | Firmware opzionale per il rilevamento degli impulsi.
DEVDAQ | Kit di sviluppo FPGA opzionale basato su FWDAQ.
Accessori aggiuntivi |
W5Y | Estensione di garanzia opzionale di 2 anni (e 5 anni in totale).
Software |
Digitizer Studio | Sempre incluso. Software per il controllo e la configurazione.

Caratteristiche / specifiche tecniche

• Modello: ADQ35
• Risoluzione verticale: 12 bit
• Canali: 2 a 5 GSPS o 1 a 10 GSPS
• Larghezza di banda di ingresso: fino a 2,5 GHz (accoppiato in DC, gamma di ingresso di 0,5 Vpp)
• Memoria a bordo: 8 Gbyte
• FPGA: AMD Kintex Ultrascale KU115
• Streaming peer-to-peer: fino a 14 Gbyte/s
• Formato: PCIe, USB 3.2
• Offset DC programmabile
• Trigger hardware e GPIO
• Opzioni firmware specifiche per l'applicazione
• Software: Digitizer Studio (incluso)
