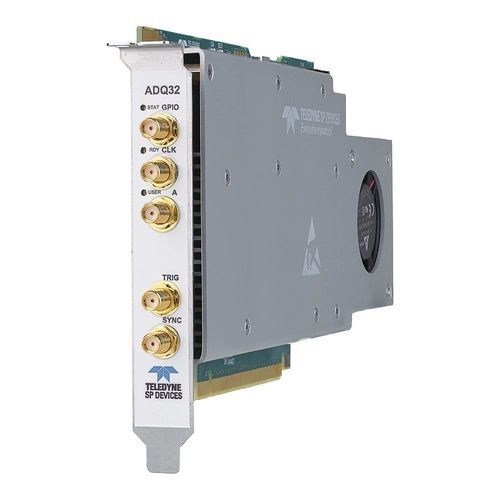

Scheda di acquisizione PCIe ADQ32-PDRX

in tempo reale

Panoramica del prodotto
L'ADQ32-PDRX acquisisce il segnale di ingresso tramite un singolo connettore e utilizza uno splitter integrato per separare il segnale in due percorsi con diverse impostazioni di guadagno. Il percorso ad alto guadagno viene utilizzato per catturare con precisione le porzioni a bassa ampiezza del segnale di ingresso, mentre il percorso a basso guadagno assicura l'acquisizione dei picchi ad alta ampiezza senza causare saturazione. I due percorsi del segnale vengono quindi combinati in tempo reale all'interno del field-programmable gate array (FPGA) integrato per creare un'uscita digitalizzata con prestazioni migliorate.

Il PDRX aumenta la gamma dinamica di 3 bit ed è completamente integrato nel digitalizzatore per un'integrazione rapida e facile a livello di sistema. L'ADQ32-PDRX è quindi paragonabile a un digitalizzatore a 16 bit in termini di gamma dinamica, ma con il vantaggio di offrire una velocità di campionamento più elevata.

L'aumento della gamma dinamica introduce nuove sfide poiché vengono scoperti segnali precedentemente non rilevati. Esempi di tali sfide includono riflessioni causate da disadattamento di impedenza e deriva della linea di base dipendente dalla temperatura. Tali artefatti possono limitare severamente le prestazioni, distorcere le caratteristiche del segnale e/o dare origine a letture errate.

L'ADQ32-PDRX incorpora quindi filtri digitali nel FPGA integrato che correggono autonomamente la deriva della linea di base e le riflessioni del segnale sia nel digitalizzatore che nel rilevatore.

L'ADQ32-PDRX include tutte le funzionalità dell'ADQ32, inclusi streaming di dati ad alta velocità, FPGA aperto, suite software estesa, trigger e clock avanzati, input/output generico (GPIO) e altro ancora.

Caratteristiche principali

• Risoluzione verticale di 12 bit
• Estensione della gamma dinamica di 3 bit tramite combinazione di canali a doppio guadagno integrata
• Velocità di campionamento di 2,5 GSPS
• Larghezza di banda di ingresso di 760 MHz
• Accoppiato in DC con larghezza di banda di ingresso fino a 760 MHz (gamma di ingresso di 1 Vpp)
• Offset DC programmabile per rilevamento ottimizzato di impulsi positivi o negativi
• Memoria a bordo di 8 Gbyte
• FPGA aperto per elaborazione del segnale in tempo reale personalizzata (richiede kit di sviluppo DEVDAQ)
• Opzioni firmware specifiche per l'applicazione
• Streaming peer-to-peer a GPU a 7 Gbyte/s
• Trigger hardware e GPIO
• Formato PCIe, USB 3.2

Applicazioni

• Spettrometria di massa a tempo di volo
• LIDAR
• Sistemi di dati a impulsi

Opzioni e accessori
Opzioni | Commento
Opzioni hardware |
PCIe, USB 3.2 | Interfaccia PC host
Opzioni firmware |
FWDAQ | Sempre incluso. Firmware di acquisizione dati predefinito.
FWATD | Firmware opzionale di media delle forme d'onda.
FWPD | Firmware opzionale di rilevamento degli impulsi.
DEVDAQ | Kit di sviluppo FPGA opzionale basato su FWDAQ.
Accessori aggiuntivi |
W5Y | Estensione di garanzia opzionale di 2 anni (e 5 anni in totale).
Software |
Digitizer Studio | Sempre incluso. Software per controllo e configurazione.

Soluzioni OEM

• Sviluppo di applicazioni software
• Sviluppo di firmware FPGA
• Modifica delle piattaforme di digitalizzatori esistenti
• Sviluppo completamente personalizzato di apparecchiature di test e misura

Caratteristiche / Specifiche tecniche

• Modello: ADQ32-PDRX
• Risoluzione verticale: 12 bit
• Estensione della gamma dinamica: +3 bit (combinazione di canali a doppio guadagno)
• Velocità di campionamento: 2,5 GSPS
• Larghezza di banda di ingresso: 760 MHz
• Accoppiamento di ingresso: DC
• Gamma di ingresso: 1 Vpp
• Memoria a bordo: 8 Gbyte
• FPGA: Aperto per elaborazione del segnale in tempo reale personalizzata
• Streaming peer-to-peer: 7 Gbyte/s a GPU
• Formato: PCIe, USB 3.2
• Trigger hardware e GPIO
• Software: Digitizer Studio incluso
