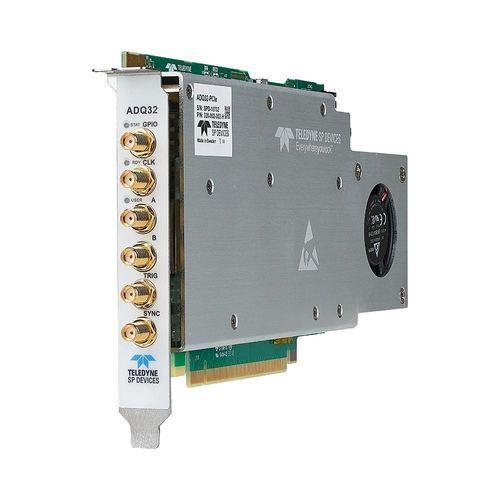

Digitalizzatore fino a 5GS/s ADQ32

1 canale2 canali12 bits

Descrizione del prodotto
L'ADQ32 è un digitalizzatore di quarta generazione a 12 bit con un array di porte programmabili in campo (FPGA) aperto. È ottimizzato per l'integrazione OEM nelle applicazioni più esigenti in termini di calcolo e offre streaming integrato peer-to-peer verso unità di elaborazione grafica (GPU) a 7 Gbyte/s.

Caratteristiche principali

• Risoluzione verticale a 12 bit
• 2 canali a 2,5 GSPS o 1 canale a 5 GSPS (selezionabile tramite software) con opzione S2G5
• 2 canali a 2 GSPS o 1 canale a 4 GSPS (selezionabile tramite software) con opzione S2G0
• Accoppiato in DC con larghezza di banda di ingresso fino a 2,5 GHz (gamma di ingresso di 0,5 Vpp)
• Offset DC programmabile
• Memoria a bordo di 8 Gbyte
• FPGA aperto per l'elaborazione del segnale in tempo reale personalizzata (richiede DEVDAQ)
• Opzioni firmware specifiche per l'applicazione
• Streaming peer-to-peer verso GPU a 7 Gbyte/s
• Trigger hardware e GPIO
• Formato PCIe, USB 3.2

Applicazioni

• Tomografia a coerenza ottica a sorgente swept (SS-OCT)
• Spettrometria di massa a tempo di volo
• Rilevamento ottico distribuito in fibra
• LiDAR
• Strumenti scientifici
• Microscopia acustica a scansione

Opzioni e specifiche
Opzioni | S2G0 | S2G5 | Commento
Opzioni hardware
BW1G0 | ✓ | ✓ | Larghezza di banda di ingresso analogica predefinita, 1 GHz.
BW2G5 | | ✓ | Estensione di larghezza di banda opzionale, 2,5 GHz.
PCIe, USB 3.2 | ✓ | ✓ | Formato predefinito (interfaccia).
Opzioni firmware
FWDAQ | ✓ | ✓ | Sempre incluso. Firmware di acquisizione dati predefinito.
FWATD | ✓ | ✓ | Firmware di mediazione delle forme d'onda opzionale.
FWPD | ✓ | ✓ | Firmware di rilevamento degli impulsi opzionale.
LICPDRX | ✓ | ✓ | Licenza opzionale per combinazione di canali a doppio guadagno (PDRX).
DEVDAQ | ✓ | ✓ | Kit di sviluppo FPGA opzionale basato su FWDAQ.
Accessori aggiuntivi
W5Y | ✓ | ✓ | Estensione di garanzia opzionale di 2 anni (e 5 anni in totale).
Software
Digitizer Studio | ✓ | ✓ | Sempre incluso. Software per controllo e configurazione.

Caratteristiche / Specifiche tecniche

• Risoluzione verticale a 12 bit
• Frequenza di campionamento fino a 5 GSPS (selezionabile tramite software)
• Larghezza di banda di ingresso fino a 2,5 GHz
• Memoria a bordo di 8 Gbyte
• FPGA aperto per l'elaborazione del segnale in tempo reale personalizzata
• Streaming peer-to-peer verso GPU a 7 Gbyte/s
• Formati PCIe e USB 3.2
• Offset DC programmabile
• Trigger hardware e GPIO
