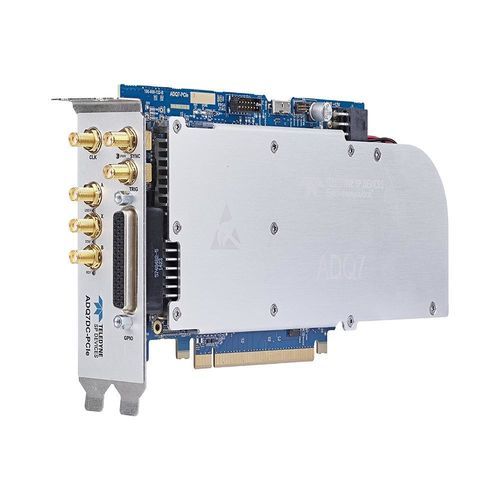

Digitalizzatore fino a 5GS/s ADQ7DC

fino a 10GS/s10 canali2 canali

Panoramica del prodotto
Con 14 bit e 10 GSPS, l'ADQ7DC migliora la risoluzione nelle applicazioni ad alta frequenza di campionamento oltre quanto fosse possibile in precedenza. Questo aumento delle prestazioni ha aiutato efficacemente i clienti a superare i compromessi di prestazione e ha portato a significativi progressi in molte applicazioni. L'ADQ7DC può essere utilizzato in modalità a canale singolo o doppio con una frequenza di campionamento di 10 o 5 GSPS rispettivamente.
L'ingresso accoppiato in DC supporta un offset DC variabile e contiene un filtro di riduzione del rumore digitale programmabile dall'utente. Offre anche una larghezza di banda di ingresso analogica di 3 GHz e quindi supporta una vasta gamma di sensori e applicazioni.
I pacchetti firmware autonomi semplificano l'operazione e offrono risparmio di tempo fornendo un ricco set di funzioni specifiche per l'applicazione in tempo reale senza alcuna necessità di sviluppo di firmware FPGA.

Caratteristiche principali

• Risoluzione verticale di 14 bit
• 2 canali a 5 GSPS o 1 canale a 10 GSPS (selezionabile tramite software)
• Accoppiato in DC con larghezza di banda di ingresso fino a 3 GHz (gamma di ingresso di 1 Vpp)
• Offset DC programmabile
• Memoria a bordo di 4 Gbyte
• FPGA aperto per l'elaborazione del segnale in tempo reale personalizzata (richiede DEVDAQ)
• Opzioni firmware specifiche per l'applicazione
• Streaming peer-to-peer a GPU a 7 Gbyte/s
• Trigger hardware e GPIO
• Formati PCIe, PXIe, USB3.0, MTCA.4, 10 GbE

Applicazioni

• Spettrometria di massa a tempo di volo
• Citometria a flusso di immagini
• LiDAR
• RADAR
• Comunicazione wireless
• Campionamento diretto in banda L
• Registrazione dati RF ad alta velocità
• Strumenti scientifici
• Fisica delle particelle
• Test di semiconduttori
• ATE
• Test e misurazione
• Tecnologia quantistica

Opzioni e accessori

Opzioni | Commento
Opzioni hardware |
PCIe, PXIe, USB3.0, MTCA.4, 10 GbE | Interfaccia PC host
Opzioni firmware |
FWDAQ | Sempre incluso. Firmware di acquisizione dati predefinito.
FWATD | Firmware di mediazione delle forme d'onda opzionale.
FWPD | Firmware di rilevamento degli impulsi opzionale.
FW2DDC | Firmware di conversione digitale discendente opzionale.
DEVDAQ | Kit di sviluppo FPGA opzionale basato su FWDAQ.
Accessori aggiuntivi |
W5Y | Estensione di garanzia di 2 anni opzionale (e 5 anni in totale).
Software |
Digitizer Studio | Sempre incluso. Software per controllo e configurazione.
LabVIEW |

Caratteristiche / specifiche tecniche

• Risoluzione verticale di 14 bit
• Operazione a canale singolo a 10 GSPS o a doppio canale a 2x5 GSPS
• Ingresso accoppiato in DC, fino a 3 GHz di larghezza di banda
• Offset DC programmabile
• Memoria a bordo di 4 Gbyte
• FPGA aperto per l'elaborazione del segnale in tempo reale personalizzata
• Streaming peer-to-peer a GPU a 7 Gbyte/s
• Trigger hardware e GPIO
• Formati PCIe, PXIe, USB3.0, MTCA.4, 10 GbE
