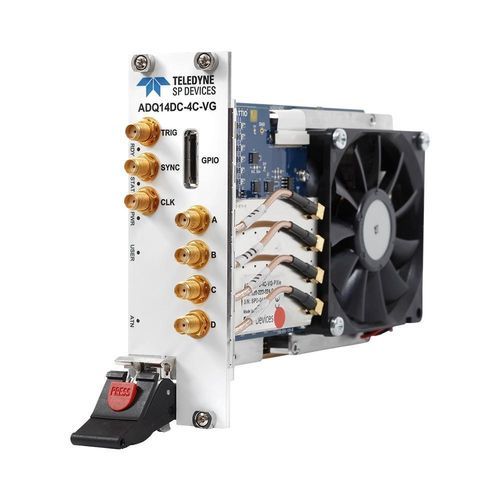

Digitalizzatore fino a 5GS/s ADQ14

2 canali4 canali1 canale

Dettagli del prodotto
ADQ14 è una famiglia di digitalizzatori a 14 bit con 1, 2 o 4 canali e una frequenza di campionamento di 0,5, 1 o 2 GSPS. È disponibile anche con accoppiamento AC o DC (ADQ14AC e ADQ14DC) e in cinque diversi formati. Questo semplifica l'integrazione e consente un design di sistema economico. ADQ14 offre accoppiamento AC o DC e offset DC variabile. È disponibile anche con un intervallo di ingresso di tensione variabile. Questo, combinato con un'ampia larghezza di banda di ingresso analogico, gli consente di supportare una vasta gamma di sensori. Con fino a 4 canali per scheda e capacità di sincronizzazione multi-scheda ad alta precisione, ADQ14 è ideale per implementazioni multi-canale massicce.

Caratteristiche principali

• Risoluzione verticale di 14 bit
• Frequenza di campionamento fino a 2 GSPS
• 1, 2 o 4 canali
• Frequenza di campionamento di 0,5, 1 o 2 GSPS
• Modelli accoppiati AC e DC con larghezza di banda di ingresso fino a 1,2 GHz
• Accoppiato DC con intervallo di ingresso di 0,5, 1 Vpp
• Accoppiato AC con intervallo di ingresso di 1,9 Vpp
• Offset DC programmabile
• Memoria a bordo di 2 Gbyte
• FPGA aperto per l'elaborazione del segnale in tempo reale personalizzata (richiede DEVDAQ)
• Opzioni firmware specifiche per l'applicazione
• Streaming peer-to-peer a GPU a 3,2 Gbyte/s
• Trigger hardware e GPIO
• Formati PXIe, PCIe, USB3.0, MTCA.4, 10 GbE

Applicazioni

• Scattering Thomson
• LiDAR
• RADAR
• Comunicazione wireless
• Registrazione dati ad alta velocità
• Test e misurazioni
• Misurazione ultrasonica
• Tempo di volo

Opzioni e accessori
Opzioni hardware: PXIe, PCIe, USB3.0, MTCA.4, 10 GbE (interfaccia PC host)
Opzioni firmware: FWDAQ (firmware di acquisizione dati predefinito, sempre incluso), FWATD (firmware opzionale di media delle forme d'onda), DEVDAQ (kit di sviluppo FPGA opzionale), FWPD (firmware opzionale di rilevamento impulsi), FWSDR (firmware opzionale di radio definita dal software)
Accessori aggiuntivi: W5Y (estensione di garanzia opzionale di 2 anni, 5 anni in totale)
Software: Digitizer Studio (sempre incluso, per controllo e configurazione), LabVIEW

Specifiche tecniche

• Risoluzione ADC: 14 bit
• Numero di canali: 1, 2 o 4
• Frequenza di campionamento max.: 0,5, 1 o 2 GSPS (a seconda del modello)
• Larghezza di banda analogica: fino a 1,2 GHz (a seconda del modello)
• Accoppiamento: AC o DC
• Intervallo di ingresso: accoppiato DC (0,5, 1 Vpp), accoppiato AC (1,9 Vpp)
• Memoria a bordo: 2 Gbyte
• Formati: PXIe, PCIe, USB3.0, MTCA.4, 10 GbE
• Offset DC programmabile
• Streaming peer-to-peer a GPU a 3,2 Gbyte/s
• Trigger hardware e GPIO
• FPGA aperto per l'elaborazione del segnale in tempo reale personalizzata
• Sincronizzazione multi-scheda ad alta precisione

Varianti di modello (selezione)
ADQ14AC-2A: 2 canali, 500 MS/s, 1,2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-2A: 2 canali, 500 MS/s, 250 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-4A: 4 canali, 500 MS/s, 1,2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-4A: 4 canali, 500 MS/s, 250 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-2C: 2 canali, 1 GS/s, 1,2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-2C: 2 canali, 1 GS/s, 700 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-1X: 1 canale, 2 GS/s, 1 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-1X: 1 canale, 2 GS/s, 1,2 GHz, DC, USB/PXIe/PCIe/10GbE
I modelli VG offrono guadagno variabile.
La larghezza di banda analogica può dipendere dall'intervallo di ingresso/impostazione del guadagno selezionato (vedere la scheda tecnica per i dettagli).
