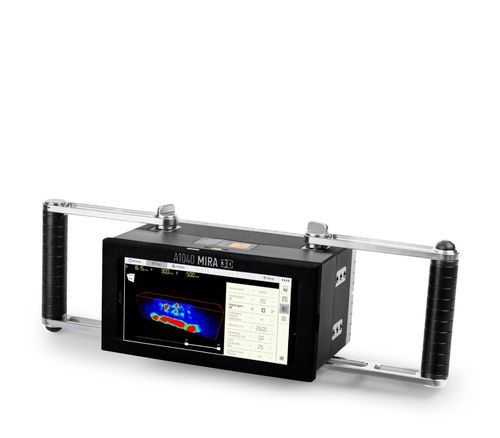

Apparecchiatura di ispezione CND ad ultrasuoni a eco di impulsi Mira 3D

per tomografia

Per la valutazione della qualità delle strutture in calcestruzzo: misurazione dello spessore, localizzazione delle armature, rilevamento dei difetti con gli ultrasuoni.MIRA 3D è un sistema di tomografia a ultrasuoni a bassa frequenza adatto alla valutazione manuale e automatizzata delle strutture in calcestruzzo. Grazie all'innovativa tecnologia dei sensori A-DPC®, il nuovo MIRA offre una profondità di penetrazione, una sensibilità di ispezione e una risoluzione di imaging imbattibili, implementando FMC / TFM tridimensionali in ogni posizione dello strumento.Vantaggi operativi:Lo strumento è costituito da un corpo leggero con 4 x 8 trasduttori attivi a contatto secco con circuiti pulser-ricevitori integrati e un'elettronica DAQ parallela collegata in modalità wireless a un potente smartphone che implementa algoritmi di ricostruzione e visualizzazione delle immagini mediante unità di elaborazione grafica parallela a bordo. Questa soluzione hardware consente di ottenere le massime prestazioni per l'imaging 3D-TFM in tempo reale. Grazie a speciali tecniche di trasmissione come l'E-Boosting, è stato possibile ottenere un'eccezionale profondità di penetrazione anche utilizzando l'apertura attiva relativamente piccola dello strumento. Il software MIRA NEO DESKTOP per il controllo remoto dell'unità e per la visualizzazione e l'analisi 3D dei Big Data è una parte essenziale dello strumento fornito in dotazione standard. Il formato di dati aperto per sviluppi personalizzati da parte dell'utente - per applicazioni offline e online - completa il pacchetto funzionale di questo straordinario strumento.Principali applicazioni:Localizzazione delle armature e di altri elementi (condotti, ancoraggi, tubi cavi, cavi), anche al di là degli strati di armaturaRilevazione di vuoti di materiale, stima della loro posizione e dimensione in 3D: cavità, inclusioni, alveoli, fessureMisura dello spessore mediante accesso da un solo latoRilevazione dei difetti di stuccatura nei condotti di trazione e negli accoppiatori di stuccaturaValutazione delle pietre ignifugheSpecifiche tecniche:Tipo di strumentoTomografo multicanale a ultrasuoni a eco pulsato con array di trasduttori a matrice incorporatiNumero di canali32 (estendibile a 64, 96 ecc.))Numero di elementi indipendenti nell'apertura del trasduttore a matrice32 (estendibile a 64, 96 ecc.)Tipo di trasduttori a ultrasuoniTrasduttori attivi a contatto secco (A-DPC) con punte in ceramica antiusura ed elettronica integrata pulser-ricevitoreLarghezza di bandada 10 a 100 kHzVelocità del suono del materialeda 1.000 a 4.000 m/s (da 40 a 157 pollici/s)Profondità massima di penetrazione nel cemento armatofino a 3.000 mm (118 pollici).alimentazioneBatteria intercambiabile agli ioni di litio 18650Durata di funzionamento della batteria fino a 10 oreDimensioni massime di un'unità senza maniglie:200x125x100 mm (7,9 x 4,9 x 3,9 pollici)Peso massimo dell'unità elettronica con le batterie, le maniglie e il tablet PC montati3,5 kgCondizioni operative:Temperatura dell'aria da -10 a +50 °C (da 14 a 122 °F)Umidità relativa dell'aria a +35°C / 95°F, max.95 %Durata media, min.5 anniConfezione:ArticoloQuantità, pezziUnità elettronica A1040 MIRA 3D con 32 trasduttori A-DPC®1Tablet-PC con custodia protettiva1Blocco di riferimento per i test funzionali periodici1Batteria intercambiabile agli ioni di litio 186506Alimentazione di tipo C2Cavo dati USB tipo C2INTROVIEW® Pro Software con servizio di aggiornamento e assistenza per 12 mesi1Custodia rigida1Certificato di garanzia1Manuale d'uso1Cacciavite per la sostituzione della batteria2FAQ: Cos'è il metodo pulse-echo a ultrasuoni? Il metodo pulse-echo a ultrasuoni è una tecnica di controllo non distruttivo (NDT) ampiamente utilizzata che aiuta a valutare l'integrità interna dei materiali rilevando difetti come cricche, vuoti, delaminazioni e altre discontinuità interne. Questo metodo utilizza onde sonore ad alta frequenza (ultrasuoni) per penetrare in un materiale e misurare il tempo necessario alle onde sonore per rimbalzare (o "eco") da caratteristiche o difetti interni. Il metodo pulse-echo è particolarmente efficace per l'ispezione di materiali come metalli, calcestruzzo, ceramica e materiali compositi. Come funziona il metodo pulse-echo a ultrasuoni? Generazione dell'impulso: Un trasduttore genera onde ultrasoniche ad alta frequenza e le invia nel materiale da testare.Propagazione e riflessione: Mentre le onde sonore attraversano il materiale, vengono riflesse quando incontrano un confine tra materiali diversi o un difetto come una crepa o un vuoto.Rilevamento dell'eco: Il trasduttore riceve le onde sonore riflesse (eco) e ne misura il tempo di ritorno.Interpretazione dei dati: Il tempo che intercorre tra l'emissione dell'impulso e la ricezione dell'eco viene analizzato per determinare la posizione, le dimensioni e la natura di eventuali difetti interni. Il tempo di ritorno dell'eco indica la distanza percorsa dall'onda all'interno del materiale. Analizzando la forza e la tempistica di questi echi, gli ispettori possono creare un'immagine dettagliata della struttura interna del materiale e identificare eventuali difetti o incongruenze.Applicazioni:Costruzioni: Ispezione di strutture in calcestruzzo alla ricerca di vuoti, crepe e delaminazioni per garantire l'integrità strutturale di edifici, ponti e gallerie.Produzione: Valutazione delle saldature e individuazione di difetti in componenti come tubi, recipienti a pressione e macchinari: Ispezione di componenti critici come parti di motori, cellule e ingranaggi alla ricerca di difetti interni che potrebbero compromettere la sicurezza e le prestazioni.Energia: Valutazione delle condizioni delle apparecchiature delle centrali elettriche, delle condutture e delle pale delle turbine eoliche per verificare il degrado dei materiali e la fatica.Vantaggi:Non distruttivo: Il metodo pulse-echo consente l'ispezione interna senza causare danni al materiale, rendendolo adatto a componenti e strutture critiche.Elevata precisione: fornisce dati precisi sulle dimensioni, la posizione e la natura dei difetti interni, consentendo valutazioni accurate dell'integrità del materiale.Versatilità: Questo metodo può essere utilizzato su un'ampia gamma di materiali, tra cui metalli, calcestruzzo, materiali compositi e ceramici.Apparecchiatura portatile: I sistemi pulse-echo a ultrasuoni sono portatili e possono essere utilizzati sia per ispezioni in loco che per test in laboratorio.Misura della profondità: Il metodo pulse-echo può rilevare difetti in profondità all'interno di un materiale, rendendolo ideale per la valutazione di strutture spesse o complesse.Caratteristiche / Specifiche tecniche:Tipo di strumento: Tomografo multicanale a ultrasuoni a eco pulsato con array di trasduttori a matrice incorporatoNumero di canali: 32 (estendibili a 64, 96 ecc.)Numero di elementi indipendenti nell'apertura del trasduttore a matrice: 32 (estendibili a 64, 96 ecc.)Tipo di trasduttori a ultrasuoni: Trasduttori attivi a contatto secco (A-DPC) con punte in ceramica antiusura ed elettronica integrata pulser-ricevitoreLarghezza di banda: da 10 a 100 kHzVelocità del suono del materiale: da 1.000 a 4.000 m/s (da 40 a 157 pollici/s)Profondità massima di penetrazione nel cemento armato: fino a 3.000 mm (118 pollici)Alimentazione: Batteria intercambiabile agli ioni di litio 18650Durata di funzionamento della batteria: fino a 10 oreDimensioni massime di un'unità senza maniglie: 200x125x100 mm (7,9 x 4,9 x 3,9 pollici)Peso massimo dell'unità elettronica con le batterie, le maniglie e il tablet PC montati: 3,5 kgCondizioni operative: intervallo di temperatura dell'aria da -10 a +50 °C (da 14 a 122 °F), umidità relativa dell'aria a +35 °C / 95 °F, max. 95 %Durata media, min. 5 anni
