Apparecchiatura di ispezione CND ad ultrasuoni tramite velocità degli impulsi Monolith 3D

a eco di impulsiper tomografia

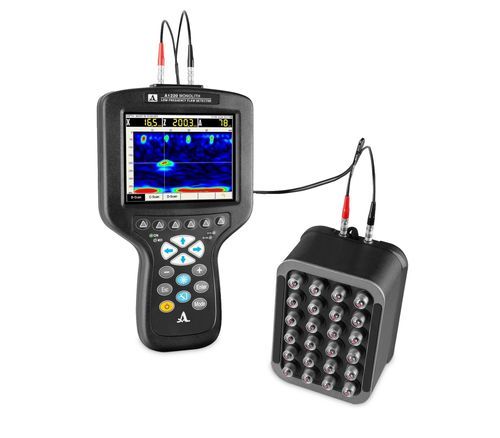

Un tester di velocità di impulso ultrasonico e eco compatto e portatile progettato per misurazioni di spessore ultrasonico e rilevamento di difetti in calcestruzzo, costruzioni in calcestruzzo armato e rocce. Il dispositivo è un'unità elettronica compatta dotata di un ampio display TFT ad alto contrasto e una tastiera. Nonostante la sua multifunzionalità, lo strumento è facile da usare grazie alla sua interfaccia intuitiva e al menu basato su icone, che fornisce un rapido accesso alle impostazioni e alle funzioni principali. Design ergonomico e peso leggero (solo 800 grammi), così come la capacità di fissare l'unità elettronica in un supporto specializzato, offrono un'operazione conveniente in aree difficili da raggiungere e consentono di lavorare in altezza. Tutti i risultati delle ispezioni vengono registrati nella memoria dello strumento e possono essere trasferiti tramite porta USB a un PC esterno per ulteriori elaborazioni, registrazioni e archiviazioni. Sfruttamento: - L'uso di un'antenna a contatto a punto secco a bassa frequenza M2502 0.05A0R100Х60PS con onda di taglio e frequenza nominale di 50 kHz consente la misurazione dello spessore di oggetti in calcestruzzo fino a 3.000 mm e oggetti in calcestruzzo armato fino a 600 mm. Lo strumento consente all'operatore di cercare inclusioni estranee interne, cavità, vuoti e crepe in prodotti e costruzioni in calcestruzzo armato, pietra e materiali simili con accesso unilaterale, nonché di cercare difetti incorporati in fusioni di bronzo. È possibile testare la struttura interna di materiali a grana grossa. I risultati delle ispezioni includono immagini di sezione e proiezione tramite funzione di scansione a griglia (B-Scan, C-Scan, D-Scan, profilo di spessore) utilizzando il software di visualizzazione INTROVIEW. Set di consegna: - Monolith 3D – rilevatore di difetti ultrasonico - Antenna M2502 0.05A0R100X60PS - Cavo doppio LEMO 00 – LEMO 00 di 1,2 m - Cavo USB A – Micro B - Adattatore di rete con cavo 220V-15V - Custodia da trasporto - Copertura morbida - Custodia - Software di visualizzazione INTROVIEW (imaging tomografico 3D tramite funzione di scansione a griglia, funzionalità avanzate di visualizzazione e analisi) - Immagini di sezione e proiezione tramite funzione di scansione a griglia (B-Scan, C-Scan, D-Scan, profilo di spessore) Lunghezza massima di acquisizione dati in mm (onda di taglio): 2150 mm Lunghezza massima di acquisizione dati in μs: 1600 μs Profondità massima di penetrazione (grado di calcestruzzo 400): 600 mm Dimensioni minime dei difetti del materiale cilindrico: 30 mm Numero di A-scan che possono essere salvati in modalità MAP: 200 Area massima di ispezione (modalità MAP): 2 m² Gamma di velocità del materiale: 1.000 – 9.999 m/s Forma dell'impulso del trasmettitore: Meandro, 0,5÷5,0 periodi Frequenza di ripetizione dell'impulso: 1 – 50 Hz Larghezza di banda del ricevitore: 10 – 300 kHz Gamma di impostazione del guadagno: 0 a 100 dB, passo 1 dB Numero di punti programmabili della funzione DAC: 32 Gamma dinamica della funzione DAC: 30 dB Alimentazione: Batteria integrata Tempo di funzionamento: 14 h Tempo di ricarica della batteria: 3 h Gamma di temperatura di funzionamento: –20 a +45 ºC Tipo di display: TFT (640 х 480) Dimensioni dell'unità elettronica: 260 х 156 х 43 mm Peso dell'unità elettronica: 800 g Dimensioni dell'antenna M2502: 139 х 105 х 89 mm Peso dell'antenna M2502: 1,1 kg
