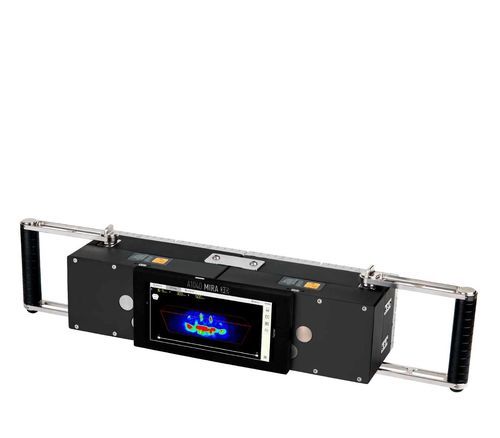

Apparecchiatura di ispezione CND ad ultrasuoni a eco di impulsi Mira 3D Pro

per tomografia

Il tomografo di fascia alta per la valutazione della qualità delle strutture in calcestruzzo: misurazione dello spessore fino a diversi metri, localizzazione delle armature, rilevamento dei difetti con gli ultrasuoni.MIRA 3D è un sistema di tomografia a ultrasuoni a bassa frequenza adatto alla valutazione manuale e automatizzata delle strutture in calcestruzzo. Grazie all'innovativa tecnologia dei sensori A-DPC®, il nuovo MIRA offre una profondità di penetrazione, una sensibilità di ispezione e una risoluzione di imaging imbattibili, implementando FMC / TFM tridimensionali in ogni posizione dello strumento.Vantaggi operativiLo strumento è costituito da un corpo leggero con 4 x 8 trasduttori Active Dry-Point-Contact con circuiti pulser-ricevitori integrati e un'elettronica DAQ parallela collegata in modalità wireless a un potente smartphone che implementa gli algoritmi di ricostruzione e visualizzazione delle immagini per mezzo di unità di elaborazione grafica parallela a bordo. Questa soluzione hardware consente di ottenere le massime prestazioni per l'imaging 3D-TFM in tempo reale. Grazie a speciali tecniche di trasmissione come l'E-Boosting, è stato possibile ottenere un'eccezionale profondità di penetrazione anche utilizzando l'apertura attiva relativamente piccola dello strumento. Il software MIRA NEO DESKTOP per il controllo remoto dell'unità e per la visualizzazione e l'analisi 3D dei Big Data è una parte essenziale dello strumento fornito in dotazione standard. Il formato di dati aperto per sviluppi personalizzati da parte dell'utente - per applicazioni offline e online - completa il pacchetto funzionale di questo straordinario strumento.Sfruttamento / Principali applicazioniLocalizzazione delle armature e di altri elementi (condotti dei tendini, ancoraggi, tubi cavi, cavi), anche al di là degli strati di armaturaRilevazione dei vuoti di materiale, stima della loro posizione e dimensione in 3D: cavità, inclusioni, nidi d'ape, fessureMisurazione dello spessore mediante accesso da un solo latoRilevazione dei difetti di stuccatura nei condotti dei tendini e negli accoppiatori di stuccaturaValutazione delle pietre ignifugheSpecifiche tecnicheParametroValoreTipo di strumentoTomografo a ultrasuoni multicanale ad eco pulsato con array di trasduttori a matrice incorporatoNumero di canali64 (estendibile a 96, 128 ecc.)Numero di elementi indipendenti nell'apertura del trasduttore a matrice64 (estendibile a 96, 128 ecc.)Tipo di trasduttori a ultrasuoniTrasduttori attivi a contatto secco (A-DPC®) con punte in ceramica antiusura ed elettronica integrata pulser-ricevitoreLarghezza di bandada 10 a 90 kHzRange di velocità del suono del materialeda 1.000 a 4.000 m/s (da 40 a 157 pollici/s)Profondità massima di penetrazione nel cemento armatooltre 4.000 mm (157 pollici)Funzionamento a batterie000 mm (157 pollici)Durata di funzionamento delle batterie fino a 10 oreDimensioni massime di un'unità senza maniglie400x125x100 mm (15,8 x 4,9 x 3,9 pollici)Peso massimo dell'unità elettronica con le batterie, le maniglie e il tablet PC montati5,6 kg / 12,3 libbreCondizioni di funzionamentoTemperatura dell'aria da -10 a + 50°С (da 14 a 122°F)Umidità relativa dell'aria a +35°С / 95°F, max. 95 %Durata media, min.5 set di consegnaNomeQuantità, pezziUnità elettronica A1040 MIRA 3D con 32 trasduttori A-DPC®1Impugnatura regolabile2Tablet-PC con custodia protettiva1Blocco di riferimento per test funzionali1Accumulatore agli ioni di litio intercambiabile6Caricabatteria1Spine di alimentazione intercambiabili (USA/UK/EU)3Cavo USB-C di alimentazione1Cavo USB-A a USB-C1Custodia rigida con inserto in schiuma personalizzata1Cacciavite Hex-Plus 4.01Cacciavite Hex-Plus 2.01СCartella di cartone per la documentazione1Certificato di garanzia1Manuale d'uso1Tipo di prodotto: Tomografo a ultrasuoni pulse-echoModello: Mira 3D ProMarchio: TEQTOApplicazioni: Misura dello spessore, rilevamento di armature e difetti, valutazione della struttura in calcestruzzo, rilevamento di vuoti e fessure, rilevamento di difetti di stuccatura, valutazione della pietra refrattariaTecnologia: Sensore A-DPC®, FMC/TFM 3D, E-Boosting, DAQ wireless, imaging 3D in tempo realeSoftware: MIRA NEO DESKTOP per il controllo remoto e la visualizzazione 3D
