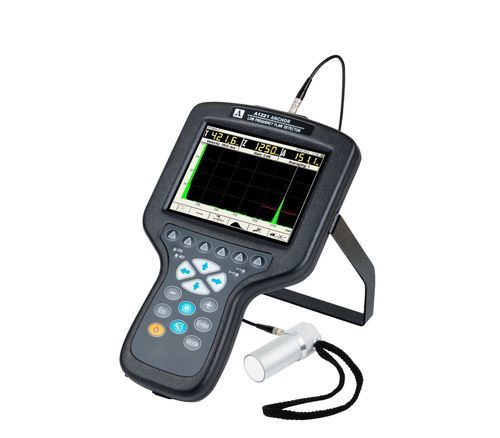

Apparecchiatura di ispezione CND ad ultrasuoni a eco di impulsi Anchor

Anchor è un tester a ultrasuoni a bassa frequenza progettato per la valutazione della qualità in situ di ancoraggi in calcestruzzo, barre e armature solide ed elementi metallici utilizzando onde ultrasoniche a bassa frequenza.Campo di applicazione principale: Test non distruttivi di bulloni di ancoraggio e di elementi strutturali simili.Valutazioni eseguite posizionando il trasduttore a ultrasuoni sull'estremità esterna libera del bullone:Rilevamento di rotture dell'ancoraggioValutazione della lunghezza/frazione residuaValutazione della qualità dell'aderenzaCaratteristiche di applicazione:Diametro valutabile del bullone/barre20-40 millimetri (0,8-1,6 pollici)Lunghezza di valutazione non stuccata fino a 8 metri (26,3 piedi)Lunghezza di valutazione minima0,3 metri (9.profondità di scavo valutabile nel calcestruzzo fino a 1 metro (3,3 piedi) Profondità di scavo valutabile nella roccia fino a 4 metri (13,1 piedi) Specifiche tecniche:ParametroValoreGamma di frequenza operativa, kHz25-250Lunghezza massima di acquisizione dati, μs4000Lunghezza di valutazione, m0.5-3Lunghezza di valutazione delle aste incorporate, m fino a 1Campo di diametro dell'asta valutabile, mm20-40Campo di velocità del materiale, m/s500-15000Tensione di uscita del trasmettitore, V±20, ±100, ±200Forma dell'impulso del trasmettitoreMeandro bipolare, 0.5÷5,0 periodiTasso di ripetizione dell'impulso, Hz1-45Campo di impostazione del guadagno, dB0-100, passo 1Numero di punti programmabili della funzione DAC24Campo dinamico della funzione DAC, dB30AlimentazioneBatteria integrataTempo di funzionamento, h14Tempo di ricarica della batteria, h3Display tipoTFT (640 х 480)Dimensioni dell'unità elettronica, mm260×156×43Peso dell'unità elettronica, kg0.8Condizioni operative:Intervallo di temperatura operativa, ºCda -20 a +45Umidità relativa dell'aria a +35°С, %, max95Metodo a ultrasuoni pulse-echo:Il metodo a ultrasuoni pulse-echo è una tecnica di controllo non distruttivo (NDT) ampiamente utilizzata che aiuta a valutare l'integrità interna dei materiali rilevando difetti come cricche, vuoti, delaminazioni e altre discontinuità interne. Questo metodo utilizza onde sonore ad alta frequenza (ultrasuoni) per penetrare in un materiale e misurare il tempo necessario alle onde sonore per rimbalzare (o "eco") da caratteristiche o difetti interni. Il metodo pulse-echo è particolarmente efficace per l'ispezione di materiali come metalli, calcestruzzo, ceramica e materiali compositi.Come funziona:Generazione di impulsi: Un trasduttore genera onde ultrasoniche ad alta frequenza e le invia nel materiale da esaminare.Propagazione e riflessione: Mentre le onde sonore attraversano il materiale, vengono riflesse quando incontrano un confine tra materiali diversi o un difetto come una crepa o un vuoto.Rilevamento dell'eco: Il trasduttore riceve le onde sonore riflesse (eco) e ne misura il tempo di ritorno.Interpretazione dei dati: L'intervallo di tempo tra l'emissione dell'impulso e la ricezione dell'eco viene analizzato per determinare la posizione, le dimensioni e la natura di eventuali difetti interni.Applicazioni:Costruzioni: Ispezione di strutture in calcestruzzo alla ricerca di vuoti, crepe e delaminazioni.Produzione: Valutazione delle saldature e rilevamento di difetti in componenti come tubi, recipienti a pressione e macchinari: Ispezione di componenti critici come parti di motori, cellule e ingranaggi.Energia: Valutazione delle condizioni delle apparecchiature delle centrali elettriche, delle condutture e delle pale delle turbine eoliche.Vantaggi:Non distruttivo: Consente l'ispezione interna senza causare danni.Alta precisione: Fornisce dati precisi sui difetti interni.Versatilità: Utilizzabile su un'ampia gamma di materiali.Apparecchiatura portatile: Adatto per test in loco e in laboratorio.Misura della profondità: Può rilevare difetti in profondità all'interno di un materiale.Diametro del bullone/barra valutabile: 20-40 mmLunghezza di valutazione non stuccata: fino a 8 mLunghezza minima di valutazione: 0,3 mAProfondità di stuccatura valutabile nel calcestruzzo: fino a 1 mAProfondità di stuccatura valutabile nella roccia: fino a 4 mCampo di frequenza operativa: 25-250 kHzLunghezza massima di acquisizione dati: 4000 μLunghezza di valutazione: 0,5-3 mALunghezza di valutazione delle barre incorporate: fino a 1 mADiametro della barra valutabile: 20-40 mmVelocità del materiale: 500-15000 m/sTensione di uscita del trasmettitore: ±20, ±100, ±200 VForma di impulso del trasmettitore: Meandro bipolare, 0,5÷5,0 periodiRipetizione dell'impulso: 1-45 HzGamma di impostazione del guadagno: 0-100 dB, passo 1Numero di punti programmabili della funzione DAC: 24Campo dinamico della funzione DAC: 30 dBAlimentazione: Batteria integrataTempo di funzionamento: 14 oreTempo di ricarica della batteria: 3 oreTipo di display: TFT (640 х 480)Dimensioni unità elettronica: 260×156×43 mmPeso dell'unità elettronica: 0,8 kgTemperatura di funzionamento: da -20 a +45 ºUmidità relativa dell'aria a +35°С, max: 95%
