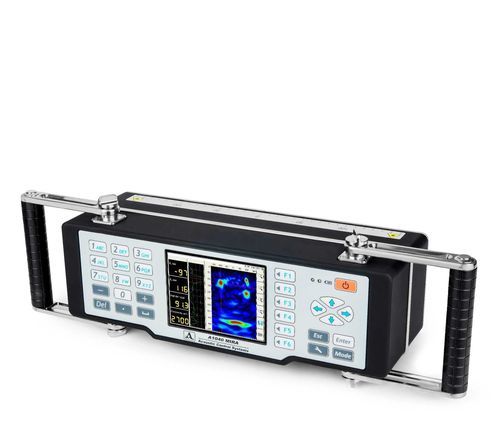

Apparecchiatura di ispezione CND ad ultrasuoni a eco di impulsi Mira

per tomografia

Panoramica del prodotto:Misura dello spessore, rilevamento di armature e difetti.Per la valutazione della qualità delle infrastrutture in calcestruzzo con imaging 3D del volume di ispezione. Un tomografo portatile a ultrasuoni è stato progettato per l'acquisizione di immagini della struttura interna del calcestruzzo con accesso da un solo lato. Il tomografo rappresenta un'unità di misura completamente autonoma per la raccolta e l'elaborazione tomografica dei dati ottenuti. L'unità di misura contiene un array di antenne a matrice di 48 (12 blocchi, ciascuno contenente 4 elementi) trasduttori a banda larga a bassa frequenza di onde di taglio con contatto a secco e punte in ceramica resistenti all'usura. In questo modo, possono lavorare a lungo su superfici ruvide. Ogni trasduttore è dotato di una sospensione a molla indipendente, che consente l'ispezione su superfici irregolari. La frequenza nominale dell'array è di 50 kHz.Vantaggi operativi:L'interfaccia dello strumento permette di lavorare con raggi laser proiettati sulla superficie dell'oggetto da testare, consentendo di mantenere correttamente il passo di spostamento dell'array di antenne durante la diagnostica tecnica completa.Corpo portatile leggero e impugnatura riposizionabile per operare comodamente su superfici orizzontali, verticali e sul tetto.Scala di riferimento sulla parte inferiore del corpo dello strumento per una comoda localizzazione dei difetti rispetto al dispositivo d'antenna.Ampio e luminoso display TFT e tastiera per facilitare la regolazione, la selezione della modalità e l'ispezione con visualizzazione dei risultati in tempo reale.Batteria interna ricaricabile per 5 ore di funzionamento; l'aumento del ciclo di carica-scarica migliora l'affidabilità per un'applicazione a lungo termine. I dati possono essere trasferiti a un PC esterno per l'elaborazione avanzata tramite un software dedicato.L'ispezione viene eseguita come scandaglio passo-passo con combinazione dei dati e ricostruzione del volume sull'intera superficie scansionata.Sfruttamento / Applicazioni:Ispezione di costruzioni in calcestruzzo fino a 2500 mm di spessore per la valutazione della consistenza.Ispezione di costruzioni in calcestruzzo armato fino a 800 mm di spessore per la valutazione della consistenza.Ricerca di inclusioni estranee, cavità, vuoti, delaminazioni, perdite di riempimento e crepe in calcestruzzo, calcestruzzo armato e pietra naturale.Ispezione di costruzioni in marmo e granito fino a 2000 mm di spessore.Ricerca di tubi in plastica e metallo (diametro >10 mm) nel cemento armato.Ispezione della struttura interna di barre di carbonio (diametro >900 mm).Valutazione delle condizioni dei canali con armatura sollecitata nei ponti in cemento armato.Ispezione di sottofondi, colonne, coperture in getto per individuare vuoti e perdite.Ricerca di vuoti e cavità dietro le piastre di rivestimento di gallerie sotterranee e ferroviarie.Ispezione di blocchi refrattari di forni per la soffiatura del vetro.Stima dello spessore della copertura in calcestruzzo e della profondità dell'armatura di copertura.Misurazione dello spessore in corrispondenza di un accesso laterale.Registrazione dettagliata dei risultati ottenuti.Specifiche tecniche:Dispositivo di scansione con array di antenne a matrice incorporatoFrequenza operativa25 - 85 kHzNumero di trasduttori nell'array di antenne48Tipo di trasduttori utilizzati nell'array di antenne a bassa frequenza a banda larga con contatto a secco e punte in ceramica antiusuraCampo di velocità da 1.000 a 4.000 m/sProfondità massima di visione nel calcestruzzo2500 mmCampo di misura dello spessore50 - 600 mmErrore massimo (X - spessore)±(0.05∙X+10) mmDimensione minima di una sfera riflettente localizzata 20 mm di diametroalmeno 200 mm di lunghezzaalla profondità da 50 a 400 mmTipo di display5,7'' TFT, a coloriMemoria integrataflash 7GbAlimentazione batteria integrataTensione11.2 VOdurata di funzionamento (batteria)5 hCollegamento PCUSBOmpio di temperatura di funzionamento da -10 a +50°CPeso4.5 kgDimensioni, al massimo senza maniglie370 х 150 х 145 mmcon maniglie posizionate orizzontalmente470 х 150 х 170 mmcon maniglie posizionate verticalmente370 х 210 х 170 mmConfezione:А1040 MIRA - tomografo a ultrasuoniUnità di ricaricaCavo di collegamento USB A - Micro BCustodia da viaggioSoftware di visualizzazione e valutazione INTROVIEW - licenza 12 mesi*Caratteristiche / Specifiche tecniche (riassunto):Antenna matrice incorporata con 48 trasduttori a banda larga a bassa frequenzaFrequenza operativa: 25-85 kHzGamma di velocità: 1.000-4.000 m/sProfondità massima di visione nel calcestruzzo: 2.500 mmRange di misura dello spessore: 50-600 mmErrrore massimo: ±(0,05∙X+10) mmDisplay: 5.7'' TFT, a coloriMemoria integrata: 7Gb flashAlimentazione: batteria integrata, 11,2 V, 5 ore di funzionamentoConnessione PC: USBTemperatura di funzionamento: da -10 a +50°CPeso: 4,5 kgDimensioni: 370x150x145 mm (senza maniglie), 470x150x170 mm (maniglie orizzontali), 370x210x170 mm (maniglie verticali)
