Microcontrollore 16 bits MSP430G2553
di uso generaledi comunicazioneper pulsante tattile

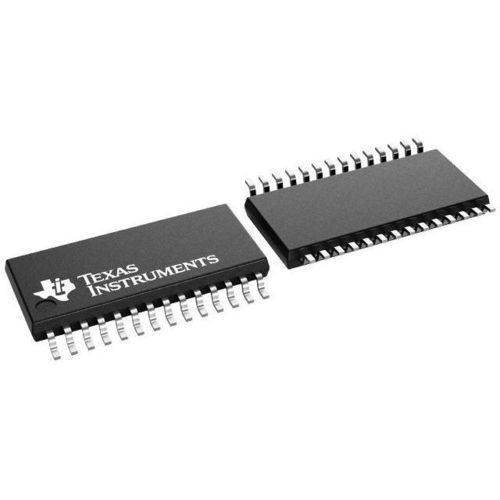

Microcontrollore 16 bits - MSP430G2553 - Texas Instruments - di uso generale / di comunicazione / per pulsante tattile
Microcontrollore 16 bits - MSP430G2553 - Texas Instruments - di uso generale / di comunicazione / per pulsante tattile
Microcontrollore 16 bits - MSP430G2553 - Texas Instruments - di uso generale / di comunicazione / per pulsante tattile - immagine - 2
Microcontrollore 16 bits - MSP430G2553 - Texas Instruments - di uso generale / di comunicazione / per pulsante tattile - immagine - 3
Microcontrollore 16 bits - MSP430G2553 - Texas Instruments - di uso generale / di comunicazione / per pulsante tattile - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
16 bits
Applicazioni
di uso generale, di comunicazione, per pulsante tattile
Altre caratteristiche
per ADC, analogico, tattile capacitivo, di segnale misto, di bassa potenza

Descrizione

Descrizione
Il MSP430G2553 è un microcontrollore mixed-signal a 16 bit a bassissimo consumo, progettato per applicazioni di misura e sensori alimentati a batteria. Integra una CPU RISC a 16 bit con generatori di costanti, un oscillatore controllato digitalmente (DCO) per un rapido risveglio (<1 µs) e periferiche analogiche e digitali adatte a sistemi di sensori e dispositivi portatili a basso costo.

Applicazioni tipiche
  • Sensori alimentati a batteria e strumenti di misura portatili
  • Nodi di acquisizione dati a basso costo e front-end analogici
  • Interfacce uomo-macchina con I/O capacitivi
  • Moduli embedded di controllo e comunicazione via UART/SPI/I2C


Caratteristiche principali
  • Tensione di alimentazione: 1,8 V ÷ 3,6 V
  • Consumo ultra-basso: Attivo ~230 µA @1 MHz (2,2 V); Standby ~0,5 µA; Off (retenzione RAM) ~0,1 µA
  • 5 modalità a basso consumo con risveglio ultra-rapido (<1 µs)
  • Architettura RISC 16 bit, ciclo istruzione 62,5 ns
  • Clock: DCO fino a 16 MHz (4 frequenze calibrate), oscillatore LF, supporto cristallo 32 kHz, sorgente di clock esterna
  • Due Timer_A da 16 bit con registri capture/compare
  • Fino a 24 pin I/O (supporto touch capacitivo)
  • USCI: UART (enhanced), SPI (sincrono), I2C, encoder/decoder IrDA
  • ADC SAR 10 bit, fino a 200 ksps, riferimento interno, sample-and-hold, autoscan (famiglia MSP430G2x53)
  • Comparatore integrato, rilevatore brownout, watchdog
  • Programmazione seriale onboard, protezione codice programmabile, debug sicuro (Spy-Bi-Wire)


Specifiche tecniche
  • CPU: MSP430 16-bit RISC
  • Frequenza max: 16 MHz
  • Flash: 16 KB
  • SRAM: 512 B
  • ADC: SAR 10 bit, 200 ksps, 8 canali
  • UART: 1; SPI: 2; I2C: 1 (tramite USCI)
  • GPIO: fino a 24 (touch capacitivi)
  • Temperatura di esercizio: -40 °C ÷ +85 °C
  • Memoria non volatile: 16 KB


Opzioni di package (esempi)
  • PDIP – 20 pin
  • TSSOP – 20 pin, 28 pin
  • VQFN (QFN) – 32 pin


Documentazione e supporto
  • Datasheet: MSP430G2x53 / MSP430G2x13 mixed-signal microcontroller datasheet
  • User's Guide: MSP430F2xx / MSP430G2xx Family User's Guide
  • Errata e note applicative disponibili dal produttore
