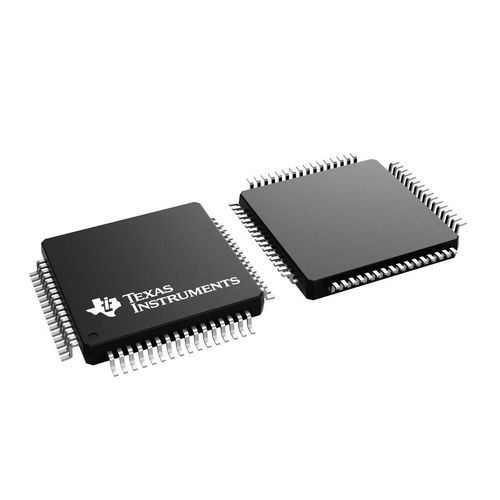

Microcontrollore 32 bit MSPM0G3507

di comunicazionedi bassa potenzaanalogico

Panoramica
MSPM0G3507 fa parte della famiglia MSPM0: MCU a 32 bit altamente integrata e a bassissimo consumo, basata su Arm® Cortex®‑M0+ fino a 80 MHz. Progettata per applicazioni industriali ed embedded che richiedono acquisizione analogica precisa, controllo misto segnale/digitale e comunicazioni avanzate (incluso CAN‑FD). Range di temperatura esteso (‑40 °C a 125 °C) e alimentazione 1,62 V–3,6 V.

Parametri (riassunto)

• CPU: Arm Cortex‑M0+
• Freq. max: 80 MHz
• Flash: 128 KB (ECC)
• SRAM: 32 KB (opzione parità hardware)
• ADC: 2× 12‑bit SAR, campionamento simultaneo 4 Msps (11/16/17 canali a seconda del modello)
• DAC: 12‑bit, 1 Msps
• GPIO: dipende dal package (24 / 28 / 44 / 60)
• Comunicazioni: CAN‑FD, I2C ×2, SPI ×2, UART ×4
• Sicurezza: AES (128/256), TRNG, CRC, acceleratori crittografici
• Range operativo: −40 °C a 125 °C, 1,62 V–3,6 V

Caratteristiche principali

• Core Arm Cortex‑M0+ con Memory Protection Unit e prestazioni deterministiche fino a 80 MHz.
• Flash integrata con ECC (128 KB) e fino a 32 KB SRAM con opzione parità hardware.
• Due ADC simultanei 12‑bit a 4 Msps con media hardware (14‑bit efficace a 250 ksps) e fino a 17 canali esterni.
• Un DAC 12‑bit 1 Msps con buffer di uscita integrato.
• Due op amp chopper a zero deriva (0,5 µV/°C) con guadagno programmabile fino a 32× e un amplificatore generale (GPAMP).
• Tre comparatori ad alta velocità con DAC di riferimento a 8 bit e bassa latenza in modalità high‑speed.
• Routing analogico programmabile tra ADC, OPA, GPAMP, COMP e DAC; VREF interno selezionabile (1,4 V / 2,5 V) e sensore di temperatura integrato.
• Modalità a basso consumo ottimizzate: RUN, SLEEP, STOP, STANDBY, SHUTDOWN con correnti utili per il progetto di sistema.
• Periferiche digitali intelligenti: DMA a 7 canali, acceleratore matematico (DIV, SQRT, MAC, TRIG), timer multipli fino a 22 uscite PWM, watchdog windowed e RTC.
• Comunicazioni avanzate: CAN‑FD, SPI ad alta velocità (fino a 32 Mbit/s), I2C FM+ (1 Mbit/s), UART con supporto LIN/IrDA/DALI/Smart Card.
• Integrità e sicurezza dati: CRC‑16/CRC‑32, TRNG, accelerazione AES e debug sicuro.
• Supporto sviluppo: debug SWD a 2 pin, MSPM0 SDK e kit LaunchPad.

Capacità analogiche e di misura

• Dual ADC simultanei 12‑bit 4 Msps con media hardware e fino a 17 canali per acquisizione multi‑sensore.
• Routing analogico programmabile per progettare catene di segnale flessibili (ADC ↔ OPA ↔ COMP ↔ DAC).
• Due OPAs zero‑drift per amplificazione di precisione e un GPAMP per attività di strumentazione.
• Un DAC 12‑bit con buffer per attuazione, calibrazione o generazione di offset.

Opzioni di package

• 64‑pin LQFP (PM)
• 48‑pin LQFP (PT)
• 48‑pin VQFN (RGZ)
• 32‑pin VQFN (RHB)
• 28‑pin VSSOP (DGS)

Membri della famiglia

• MSPM0G3505: 32 KB Flash, 16 KB RAM
• MSPM0G3506: 64 KB Flash, 32 KB RAM
• MSPM0G3507: 128 KB Flash, 32 KB RAM

Kits di sviluppo e tool

• LP‑MSPM0G3507 LaunchPad per valutazione e prototipazione.
• MSPM0 SDK, design di riferimento, esempi di codice, manuali tecnici e supporto RTOS (FreeRTOS, Zephyr).

Specifiche tecniche

• Core: Arm Cortex‑M0+ con MPU
• Freq. max CPU: 80 MHz
• Flash: 128 KB (ECC)
• SRAM: 32 KB (opzione parità)
• ADC: 2×12‑bit SAR, 4 Msps, campionamento simultaneo
• DAC: 12‑bit, 1 Msps
• OPAs: 2 × zero‑drift chopper OPAs, 1 GPAMP
• Comparators: 3 × high‑speed COMP con DAC riferimento 8 bit
• DMA: 7 canali
• Timer: multipli, fino a 22 uscite PWM
• Interfacce: CAN‑FD, I2C ×2, SPI ×2, UART ×4
• Sicurezza: AES 128/256, TRNG, CRC
• Temperatura operativa: −40 °C a 125 °C
• Alimentazione: 1.62 V a 3.6 V
