Sensore di temperatura al silicio TMP117

a semiconduttoreSMDI2C

Panoramica del prodotto
Il TMP117 è un sensore di temperatura digitale ad alta precisione progettato per applicazioni di grado medicale, inclusi termometri elettronici per pazienti. Fornisce letture a 16 bit (risoluzione 0,0078 °C) e precisione fino a ±0,1 °C da −20 °C a 50 °C senza calibrazione. Il dispositivo dispone di interfaccia compatibile I2C/SMBus, avvisi di temperatura programmabili, conversione one‑shot, supporto fino a quattro indirizzi su un unico bus e una EEPROM generale integrata da 48 bit. Il basso consumo (tipico 3,5 µA) riduce l'auto‑riscaldamento, idoneo per sistemi alimentati a batteria e dispositivi indossabili.

Applicazioni

• Termometri elettronici per pazienti e monitoraggio clinico
• Misurazione della temperatura per dispositivi indossabili e patch
• Sostituzione di RTD (PT100/PT500/PT1000) in dispositivi industriali e consumer
• Monitoraggio della temperatura a basso consumo per sistemi medicali

Caratteristiche principali

• Alta precisione: fino a ±0,1 °C (−20 °C a 50 °C)
• Risoluzione 16 bit: 0,0078 °C per LSB
• Basso consumo: tip. 3,5 µA (1 Hz); 150 nA in shutdown
• Ampia gamma di alimentazione: 1,7 V–5,5 V (range limitati/completi)
• Interfaccia compatibile I2C e SMBus; supporta fino a 4 indirizzi su un bus
• Limiti di allarme temperatura programmabili e media selezionabile
• Offset digitale per correzioni a livello di sistema
• EEPROM generale integrata da 48 bit
• Adatto come sostituto monolitico di RTD (PT100, PT500, PT1000)

Parametri (sintesi)
Local sensor accuracy (max): 0.1, 0.2
Type: Local
Operating temperature range (°C): -55 to 150
Supply voltage (min) (V): 1.8 (1.7 in limited range)
Supply voltage (max) (V): 5.5
Interface type: I2C, SMBus
Features: ALERT, EEPROM, NIST traceable, One-shot conversion
Supply current (max) (µA): 5
Temp resolution (max) (bps): 16
Remote channels (#): 0
Addresses: 4
Rating: Catalog

Opzioni di package

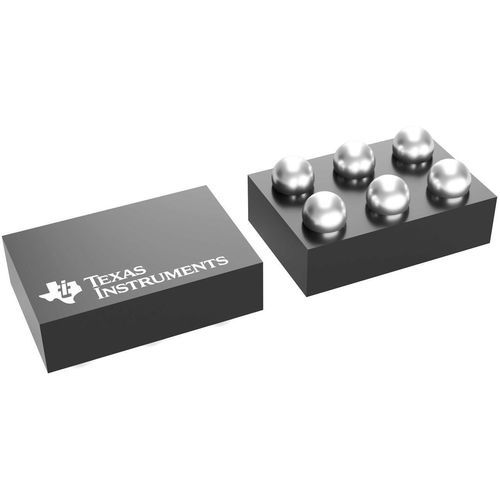

• DSBGA (YBG) — 6 pin — 1,4136 mm² (0,95 x 1,488)
• WSON (DRV) — 6 pin — 4 mm² (2 x 2)

Conformità e tracciabilità
Testato al 100% in produzione su sistemi tracciabili NIST e verificato con strumenti tarati secondo ISO/IEC 17025. Conforme ai requisiti ASTM E1112 e ISO 80601-2-56 per termometri elettronici per pazienti.
