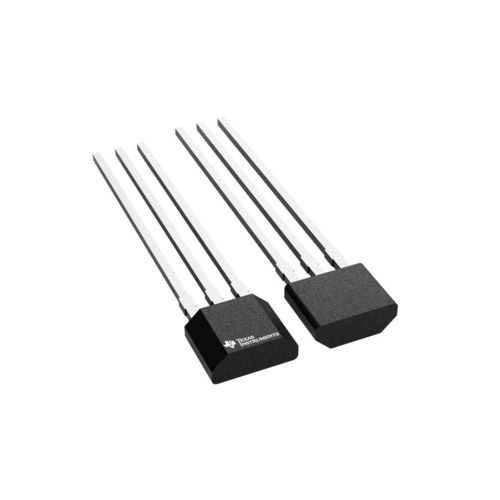

Sensore magnetico ad effetto Hall DRV5032

con funzione di commutazioneSMDa basso consumo energetico

Panoramica del prodotto
Il DRV5032 è un sensore Hall a commutazione digitale a bassissimo consumo progettato per sistemi compatti e sensibili alla batteria. È disponibile con più soglie magnetiche, frequenze di campionamento selezionabili (5 Hz, 20 Hz, 80 Hz), tipi di driver di uscita e opzioni di package. Quando il flusso magnetico supera la soglia BOP l'uscita va a livello basso; ritorna ad alto o ad alta impedenza quando il flusso scende sotto BRP a seconda della versione. Tensione di alimentazione: 1,65 V – 5,5 V. Package: SOT-23, TO-92, X2SON.

Caratteristiche principali

• Consumo ultra‑basso
  • Versione 5 Hz: 0,54 µA
  • Versioni 20 Hz: ~1,3 µA
  • Versione 80 Hz: 5,2 µA
• Intervallo VCC: 1,65 V a 5,5 V
• Temperatura di esercizio: –40 °C a +85 °C
• Opzioni di soglia magnetica (BOP max):
  • DG: 3,4 mT
  • DU: 3,9 mT
  • FA/FB/FC/FD: 4,8 mT
  • AJ: 9,5 mT
  • ZE: 63 mT
• Risposte omnipolari e unipolari
• Uscite open‑drain e push‑pull
• Package: SOT-23 (DBZ), X2SON (DMR), TO-92 (LPG)

Parametri (valori rappresentativi)
Tipo: Omnipolar switch, Unipolar switch
Punto di intervento (typ) (mT): 2,5 ; 3
Punto di intervento (max) (mT): 3,4 ; 3,9 ; 4,8
Punto di rilascio (min) (mT): 0,5 ; 0,9
Corrente di alimentazione (µA): 0,54, 0,69, 1,06, 1,3, 1,6, 2,3, 5,2, 5,7, 6
Larghezza di banda (kHz): 0,005 ; 0,02 ; 0,08
Tensione di alimentazione: 1,65 V – 5,5 V
Temperatura di esercizio: -40 °C a +85 °C
Uscita: Open‑drain, Push‑pull

Descrizione funzionale
Il dispositivo campiona il campo magnetico mediante un oscillatore interno e aggiorna l'uscita digitale alla frequenza selezionata. Le varianti consentono di ottimizzare il consumo rispetto alla reattività. Il comportamento dell'uscita (low, high o alta impedenza) dipende dalla versione e dal tipo di driver scelto. Le diverse opzioni di package facilitano l'integrazione in dispositivi SMD o a foro passante.

Applicazioni

• Dispositivi portatili alimentati a batteria
• Rilevamento posizione e presenza (sensori porta/finestra, anti-manomissione)
• Interruttori HMI, sensori a bilanciere/trigger
• Qualsiasi applicazione che richieda commutazione magnetica a bassissimo consumo

Specifiche tecniche

• Tipo di dispositivo: Sensore Hall a commutazione digitale a bassissimo consumo (DRV5032)
• Risposta magnetica: Omnipolare e unipolare
• Frequenze di campionamento: 5 Hz, 20 Hz, 80 Hz
• Tensione di alimentazione: 1,65 V a 5,5 V
• Corrente di alimentazione (esempi): fino a 0,54 µA (5 Hz) fino a ~6 µA (altre versioni)
• Soglie magnetiche (BOP max): DG 3,4 mT, DU 3,9 mT, FA/FB/FC/FD 4,8 mT, AJ 9,5 mT, ZE 63 mT
• Opzioni di banda: 0,005 kHz, 0,02 kHz, 0,08 kHz
• Tipi di uscita: Open‑drain o Push‑pull
• Package: SOT-23 (DBZ), TO-92 (LPG), X2SON (DMR)
• Temperatura di esercizio: -40 °C a +85 °C
