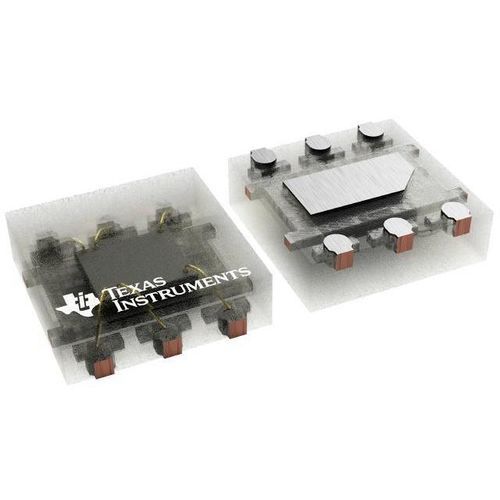

Sensore di luce ambiente OPT3001

visibiledigitaleper circuiti integrati

Panoramica
L'OPT3001 è un sensore di luce ambientale digitale (ALS) che misura l'intensità della luce visibile con una risposta spettrale corrispondente all'occhio umano e un forte rechazo agli infrarossi (IR). È un luxmetro su singolo chip progettato per misurazioni della luce percepita dall'uomo e per mantenere precisione anche quando montato sotto vetro scuro.

Capacità principali

• Risposta spettrale di precisione corrispondente all'occhio umano con rifiuto IR >99%
• Impostazione automatica della scala completa per semplificare il software e garantire la corretta configurazione
• Intervallo di misura: 0,01 lux a 83.000 lux
• Gamma dinamica effettiva di 23 bit con regolazione automatica del guadagno
• 12 impostazioni di scala full-scale binarie con corrispondenza <0,2% (typ) tra le gamme
• Basso consumo operativo: 1,8 µA (typ)
• Ampia gamma di alimentazione: 1,6 V a 3,6 V
• I/O tolleranti a 5,5 V
• Sistema di interrupt flessibile; supporta misure continue o singole e eventi di wake-up autonomi
• Output digitale tramite interfaccia seriale a due fili compatibile I2C/SMBus
• Formato ridotto: 2,0 mm × 2,0 mm × 0,65 mm

Applicazioni
Progettato per sistemi che producono esperienze basate sulla luce per le persone: controllo automatico della luminosità dei display, rilevamento della luce ambientale, gestione dell'illuminazione architettonica o industriale e dispositivi alimentati a batteria. Sostituto preferito di fotodiodi o fotoresistenze quando è richiesta corrispondenza con l'occhio umano e rifiuto IR.

Note sulla misurazione
La funzione integrata di impostazione della scala completa consente misurazioni da 0,01 lux a 83.000 lux senza selezione manuale dell'intervallo, offrendo una gamma dinamica effettiva di 23 bit. Il forte rifiuto IR mantiene la precisione con diverse sorgenti luminose e quando il sensore è montato dietro vetro scuro.

Parametri / Specifiche rapide
Rating | Catalog
Applications | Enterprise, PC
Intervallo di temperatura di esercizio (°C) | -40 a 85

Package / Pin / Dimensioni
Package | USON (DNP)
Pin | 6
Dimensioni | 4 mm² (2 x 2)

Specifiche tecniche

• Risposta spettrale ottimizzata per la visione fotopica (occhio umano) con rifiuto IR >99% (typ)
• Intervallo di misura: 0,01 lux a 83.000 lux
• Gamma dinamica effettiva: 23 bit (con automatic gain ranging)
• 12 impostazioni full-scale con corrispondenza tra gamme <0,2% (typ)
• Basso consumo operativo: 1,8 µA (typ)
• Temperatura di esercizio: -40°C a +85°C
• Tensione di alimentazione: 1,6 V a 3,6 V
• I/O tolleranti a 5,5 V
• Interfaccia I2C-/SMBus compatibile a due fili
• Sistema di interrupt flessibile per funzionamento autonomo a basso consumo
• Package: USON (DNP), 6 pin, 2,0 mm × 2,0 mm × 0,65 mm

Documentazione e risorse
Datasheet, modulo di valutazione (OPT3001EVM), note applicative e guide utente disponibili per supportare l'integrazione e la valutazione.
