Sensore di temperatura e di umidità relativa HDC2010

SMDper montaggio in superficieI2C

Descrizione L'HDC2010 è un sensore integrato di umidità relativa e temperatura in un package WLCSP ultracompatto che fornisce misure ad alta precisione con consumi molto bassi. L'elemento sensibile è posizionato sulla parte inferiore del dispositivo per migliorare la robustezza contro polvere e contaminanti ambientali. Il sensore capacitivo integra funzioni digitali e un riscaldatore on-chip per dissipare la condensa. Soglie di interrupt e intervalli di campionamento programmabili consentono il risveglio del sistema senza monitoraggio continuo da parte del MCU, rendendo l'HDC2010 adatto a progetti alimentati a batteria.

Riepilogo funzionale

• Sensor integrato di umidità relativa e temperatura in WLCSP
• Calibrato in fabbrica: precisione tipica ±2 %RH umidità e ±0,2 °C temperatura
• Elemento sensore posto inferiormente per maggiore resistenza alla contaminazione
• Riscaldatore integrato per rimuovere condensa e umidità
• Soglie di interrupt e intervalli di campionamento programmabili per risvegli a basso consumo
• Interfaccia digitale I2C

Caratteristiche dettagliate

• Campo di umidità relativa: 0 % a 100 %
• Precisione umidità: ±2 %RH (tipica, calibrata in fabbrica)
• Precisione temperatura: ±0,2 °C (tipica)
• Corrente di sleep: 50 nA
• Corrente media di alimentazione (1 misura/s):
  • Solo RH (11 bit): 300 nA
  • RH (11 bit) + temperatura (11 bit): 550 nA
• Frequenze di campionamento programmabili: 5 Hz, 2 Hz, 1 Hz, 0,2 Hz, 0,1 Hz, 1/60 Hz, 1/120 Hz o trigger on demand
• Tensione di alimentazione: 1,62 V – 3,6 V (supporta funzionamento a 1,8 V)
• Temperatura operativa: −40 °C a 85 °C (funzionale fino a −40 °C a 125 °C)
• Interfaccia I2C per comunicazione digitale

Applicazioni

• Monitoraggio ambientale e controllo HVAC
• Dispositivi IoT: termostati smart, assistenti domestici, wearable
• Monitoraggio della catena del freddo e trasporto/stoccaggio di prodotti deperibili (alimentare, farmaceutico)
• Nodi sensore alimentati a batteria e applicazioni a bassa potenza

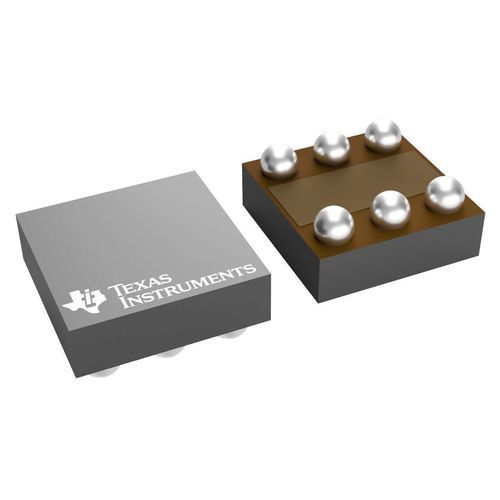

Package / meccanica DSBGA (YPA) | 6 pin | 2.1316 mm² (1,46 x 1,46 mm)

Note aggiuntive Il dispositivo integra funzioni digitali programmabili e supporto di riscaldamento per migliorare l'affidabilità in ambienti soggetti a condensa. La collocazione dell'elemento sensore e il package compatto sono pensati per progettazioni ultra-piccole e a basso consumo, aumentando la robustezza contro i contaminanti.

Specifiche tecniche

• Precisione umidità (tip): ±2 %RH
• Precisione temperatura (tip): ±0,2 °C
• Campo di umidità relativa: 0 % a 100 %RH
• Tensione di alimentazione (min–max): 1,62 V – 3,6 V (supporta 1,8 V)
• Corrente media di alimentazione (tip): 0,105 µA (dipende dalla configurazione di misura)
• Corrente in sleep: 50 nA
• Corrente media (es. 1 misura/s): RH solo (11 bit) = 300 nA; RH + Temp (11 bit) = 550 nA
• Intervallo di temperatura operativa: −40 °C a 85 °C (funzionale fino a −40 °C a 125 °C)
• Interfaccia: I2C
• Package: WLCSP (sensore sul fondo) e opzione DSBGA 6 pin
