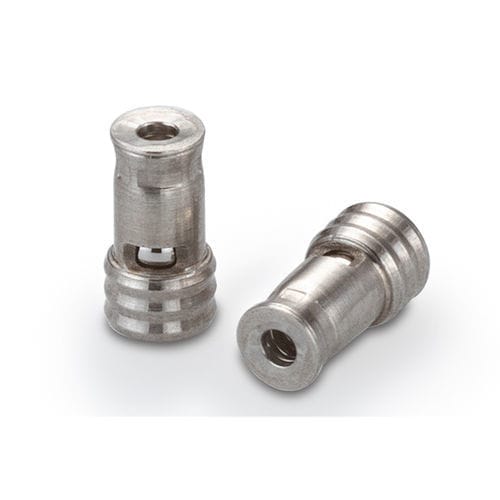

Valvola di scarico ad aria CCPI series

in acciaio inossidabilea cartucciain acciaio inossidabile

Questa valvola di sicurezza ad azione diretta, a cartuccia, è progettata specificamente per l'installazione in molti comuni raccordi medicali e alloggiamenti in plastica. Può essere installata sia in direzione di flusso anteriore che inverso. La valvola è costruita interamente in acciaio inossidabile, il che la rende compatibile con un'ampia gamma di fluidi e gas. La sede metallica di alta qualità garantisce una bassa perdita, una pressione di chiusura ripetibile, un tempo di risposta rapido, una bassa isteresi e una lunga durata. La valvola è testata funzionalmente al 100% per garantire le prestazioni. È disponibile anche una versione con sfera in ceramica.Configurazione di montaggio: A pressione - In plasticaDiametro: 2,54 mmTasso di Lohm a piena apertura: 750 LohmPressione massima di esercizio: Dipende dal materiale dell'alloggiamentoCampo di pressione di mantenimento: da 100 a 345 kPaPrestazioni generaliCaratteristicheSpecificheTasso di Lohm a piena apertura750 LohmsPerdita10 SCCM (max) a 500 kPa (72.5 psid) su ariaPressione massima di esercizioDipendente dal materiale dell'alloggiamento, dalla configurazione e dalle condizioni operativeMaterialiComponenteMaterialeCorpo303 Acciaio inoxGabbia305 Acciaio inoxMolla302 Acciaio inoxSfera440C Acciaio inox o ceramicaNumeri di parte e specificheNumero di parteTasso di LohmPressione di rotturaMateriale della sferaNumero di disegno del foro di installazionePeso approssimativoCCPI2510100S750 Lohms100 +/- 15 kPa (14. 5 +/- 2,2 psid).5 +/- 2,2 psid)Acciaio inox 440C1INST012735S0,10 grammiCCPI2510150S750 Lohms150 +/- 22,5 kPa (21,8 +/- 3,3 psid)Acciaio inox 440C1INST012735S0,10 grammiCCPI2510200S750 Lohms200 +/- 30 kPa (29 +/- 4.4 psid).4 psid)Acciaio inox 440C1INST012735S0,10 grammiCCPI2510250S750 Lohms250 +/- 37,5 kPa (36,3 +/- 5,4 psid)Acciaio inox 440C1INST012735S0,10 grammiCCPI2510300S750 Lohms300 +/- 45 kPa (43.5 +/- 6,5 psid)Acciaio inox 440C1INST012735S0,10 grammiCCPI2510345S750 Lohms345 +/- 51,8 kPa (50 +/- 7,5 psid)Acciaio inox 440C1INST012735S0,10 grammiCCPI2580100S750 Lohms100 +/- 15 kPa (14,5 +/- 2,2 psid)Ceramica1INST012735S0.09 grammiCCPI2580150S750 Lohms150 +/- 22,5 kPa (21,8 +/- 3,3 psid)Ceramica1INST012735S0,09 grammiCCPI2580200S750 Lohms200 +/- 30 kPa (29 +/- 4,4 psid)Ceramica1INST012735S0,09 grammiCCPI2580250S750 Lohms250 +/- 37,5 kPa (36,3 +/- 5..4 psid)Ceramica1INST012735S0,09 grammiCCPI2580300S750 Lohms300 +/- 45 kPa (43,5 +/- 6,5 psid)Ceramica1INST012735S0,09 grammiCCPI2580345S750 Lohms345 +/- 51,8 kPa (50 +/- 7,5 psid)Ceramica1INST012735S0.09 grammiLa pressione di rottura è definita come la pressione alla quale il flusso ascendente supera i 50 SCCM di aria.Parti di ricambio e accessoriNumero di parteDescrizioneCCRT0024277SForward 2.5 mm Press-In Installation ToolCCRT0048048SReverse 2.5 mm Press-In Installation ToolProcedimenti di installazione: Procedure di installazione della valvola di sicurezza a pressione da 2,5 mm in avanti e inversa disponibili.Modello CAD: valvola di sicurezza a pressione da 2,5 mm disponibile.Fatti salienti del prodottoConfigurazione di montaggio: A pressione - in plasticaDiametro: 2,54 mmTasso di Lohm a piena apertura: 750 LohmPressione massima di esercizio: Dipende dal materiale dell'alloggiamentoCampo di pressione di mantenimento: 100 a 345 kPaSpecifiche / Caratteristiche tecnicheValvola di sicurezza a cartuccia ad azione direttaProgettata per raccordi medicali e alloggiamenti in plasticaInstallazione a flusso diretto o inversoTutta la struttura in acciaio inoxCompatibile con un'ampia gamma di fluidi e gasBassa perdita, pressione di rottura ripetibile, tempo di risposta rapido, bassa isteresi, lunga durata100% funzionalmente testatoVersione a sfera in ceramica disponibile
