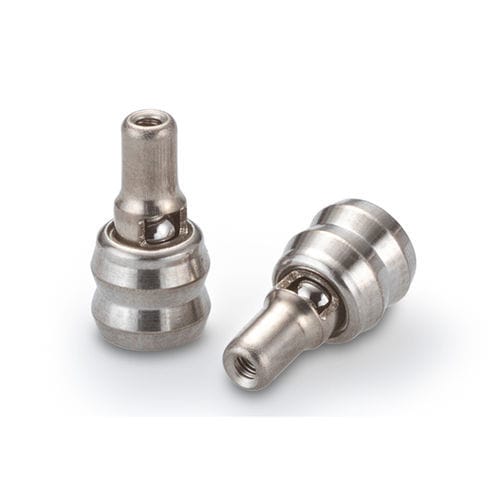

Valvola limitatrice di pressione ad aria CCPI series

in acciaio inossidabilea comando direttoin acciaio inossidabile

Questa valvola di sicurezza a cartuccia offre una capacità di flusso superiore per le sue dimensioni. È progettata specificamente per l'installazione in alloggiamenti o raccordi in plastica e può essere installata in entrambe le direzioni per fornire capacità di flusso diretto o inverso. Dotata di una sede metallica di alta qualità, questa valvola di sicurezza a funzionamento diretto offre bassa perdita, pressione di apertura ripetibile, bassa isteresi e lunga durata. La valvola è testata al 100% per garantire le prestazioni. - Configurazione di montaggio: Press-In - In plastica - Diametro: 4,69 mm - Tasso di Lohm a piena apertura: 250 Lohms - Pressione di lavoro massima: Dipendente dal materiale dell'alloggiamento - Gamma di pressione di rilascio: 100 a 625 kPa Prestazioni generali - Tasso di Lohm a piena apertura: 250 Lohms - Perdita: 10 SCCM (max) a 172 kPa (25 psid) su aria - Pressione di lavoro massima: Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative Materiali - Corpo: Acciaio inossidabile 303 - Gabbia: Acciaio inossidabile 305 - Molla: Acciaio inossidabile 302 - Sfera: Acciaio inossidabile 440C Numeri di parte e specifiche - Numero di parte: CCPI4510100S - Tasso di Lohm: 250 Lohms - Pressione di apertura: 100 +/- 15 kPa (14,5 +/- 2,2 psid) - Numero di disegno del foro di installazione: 1INST055825S - Peso approssimativo: 0,5 grammi La pressione di apertura è definita come la pressione alla quale il flusso ascendente supera 50 SCCM di aria. Parti di ricambio e accessori - Numero di parte: CCRT0055034S - Descrizione: Strumento di installazione a pressione diretta da 4,5 mm - Numero di parte: CCRT0055036S - Descrizione: Strumento di installazione a pressione inversa da 4,5 mm - Curva di flusso, sezione trasversale, dettagli dimensionali e del foro di installazione: Vedere le immagini secondarie per i disegni tecnici e le curve di flusso. - Procedure di installazione: Procedure di installazione della valvola di sicurezza a pressione diretta e inversa da 4,5 mm disponibili. - Involucro CAD: Modello di valvola di sicurezza a pressione da 4,5 mm disponibile. - Schede tecniche: Vedere il PDF scaricabile nella sezione documenti. Specifiche tecniche chiave: - Montaggio: Press-In (Plastica) - Diametro: 4,69 mm - Tasso di Lohm a piena apertura: 250 Lohms - Perdita: 10 SCCM (max) a 172 kPa (25 psid) su aria - Gamma di pressione di rilascio: 100 a 625 kPa - Materiale del corpo: Acciaio inossidabile 303 - Materiale della gabbia: Acciaio inossidabile 305 - Materiale della molla: Acciaio inossidabile 302 - Materiale della sfera: Acciaio inossidabile 440C - Peso approssimativo: 0,5 grammi
