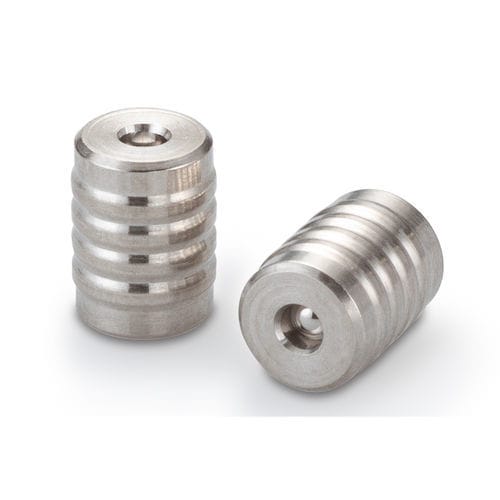

Valvola limitatrice di pressione ad aria CCPI series

in acciaio inossidabilea cartucciaa comando diretto

Questa valvola di sicurezza a cartuccia è progettata specificamente per l'installazione in tubi morbidi, alloggiamenti in plastica e raccordi. Può essere installata in entrambe le direzioni, offrendo capacità di flusso in avanti o indietro. La valvola di sfogo a funzionamento diretto presenta una costruzione interamente in acciaio inossidabile con una sede metallica di alta qualità che garantisce basse perdite, pressione di apertura ripetibile, tempo di risposta rapido, bassa isteresi e lunga durata. La valvola è testata al 100% per garantire le prestazioni. - Configurazione di montaggio: Inserimento - In plastica - Diametro: 5,46 mm - Tasso di Lohm a piena apertura: 250 Lohms - Pressione di lavoro massima: Dipendente dal materiale dell'alloggiamento - Gamma di pressione di sfogo: 100 a 625 kPa Prestazioni generali - Tasso di Lohm a piena apertura: 250 Lohms - Perdita: 10 SCCM (max) a 172 kPa (25 psid) su aria - Pressione di lavoro massima: Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative Materiali - Corpo: Acciaio inossidabile 303 - Gabbia: Acciaio inossidabile 305 - Molla: Acciaio inossidabile 302 - Sfera: Acciaio inossidabile 440C o ceramica Fatti chiave sul prodotto - Configurazione di montaggio: Inserimento - In plastica - Diametro: 5,46 mm - Tasso di Lohm a piena apertura: 250 Lohms - Pressione di lavoro massima: Dipendente dal materiale dell'alloggiamento - Gamma di pressione di sfogo: 100 a 625 kPa Numeri di parte e specifiche - Numero di parte: CCPI5510100S - Tasso di Lohm: 250 Lohms - Pressione di apertura: 100 +/- 15 kPa (14,5 +/- 2,2 psid) - Materiale della sfera: Acciaio inossidabile 440C - Numero di disegno del foro di installazione: 1INST006189S - Peso approssimativo: 0,65 grammi Parti di ricambio e accessori - Numero di parte: CCRT0900170S - Descrizione: Strumento di installazione a inserimento serie 558 Le curve di flusso, la vista in sezione trasversale, la vista dimensionale e i dettagli del foro di installazione sono disponibili come immagini nella sezione delle immagini secondarie. Specifiche tecniche - Configurazione di montaggio: Inserimento - In plastica - Diametro: 5,46 mm - Tasso di Lohm a piena apertura: 250 Lohms - Pressione di lavoro massima: Dipendente dal materiale dell'alloggiamento - Gamma di pressione di sfogo: 100 a 625 kPa - Perdita: 10 SCCM (max) a 172 kPa (25 psid) su aria - Materiale del corpo: Acciaio inossidabile 303 - Materiale della gabbia: Acciaio inossidabile 305 - Materiale della molla: Acciaio inossidabile 302 - Materiale della sfera: Acciaio inossidabile 440C o ceramica - Peso approssimativo: 0,65 grammi
