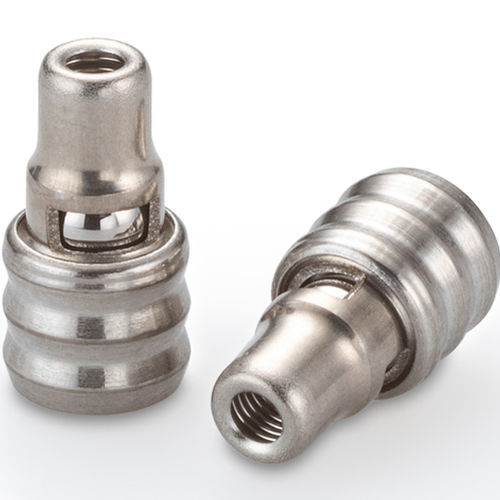

Valvola limitatrice di pressione ad aria CCPI series

a cartucciaa comando direttoin acciaio inossidabile

Questa valvola di sicurezza a cartuccia offre una capacità di flusso superiore per le sue dimensioni. È progettata specificamente per l'installazione in alloggiamenti o raccordi in plastica e può essere installata in entrambe le direzioni, offrendo capacità di flusso in avanti o indietro. La valvola di sfogo a funzionamento diretto presenta una sede metallica di alta qualità che garantisce bassa perdita, pressione di apertura ripetibile, bassa isteresi e lunga durata. La valvola è testata al 100% per garantire le prestazioni. - Configurazione di montaggio: Press-In - In plastica - Diametro: 6,60 mm - Tasso di Lohm a piena apertura: 75 Lohms - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento - Gamma di pressione di sfogo: 100 a 500 kPa Prestazioni generali - Tasso di Lohm a piena apertura: 75 Lohms - Perdita: 20 SCCM (max) a 172 kPa (25 psid) su aria - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative Materiali - Corpo: Acciaio inossidabile 303 - Gabbia: Acciaio inossidabile 305 - Molla: Acciaio inossidabile 302 - Sfera: Acciaio inossidabile 440C Numeri di parte e specifiche - Numero di parte: CCPI6510100S, Tasso di Lohm: 75 Lohms, Pressione di apertura: 100 +/- 15 kPa (14,5 +/- 2,2 psid), Numero di disegno del foro di installazione: 1INST085542S, Peso approssimativo: 1,5 grammi - Numero di parte: CCPI6510150S, Tasso di Lohm: 75 Lohms, Pressione di apertura: 150 +/- 22,5 kPa (21,8 +/- 3,3 psid), Numero di disegno del foro di installazione: 1INST085542S, Peso approssimativo: 1,5 grammi - Numero di parte: CCPI6510200S, Tasso di Lohm: 75 Lohms, Pressione di apertura: 200 +/- 30 kPa (29 +/- 4,4 psid), Numero di disegno del foro di installazione: 1INST085542S, Peso approssimativo: 1,5 grammi - Numero di parte: CCPI6510250S, Tasso di Lohm: 75 Lohms, Pressione di apertura: 250 +/- 37,5 kPa (36,3 +/- 5,4 psid), Numero di disegno del foro di installazione: 1INST085542S, Peso approssimativo: 1,5 grammi - Numero di parte: CCPI6510300S, Tasso di Lohm: 75 Lohms, Pressione di apertura: 300 +/- 45 kPa (43,5 +/- 6,5 psid), Numero di disegno del foro di installazione: 1INST085542S, Peso approssimativo: 1,5 grammi - Numero di parte: CCPI6510350S, Tasso di Lohm: 75 Lohms, Pressione di apertura: 350 ± 52,5 kPa (50,8 ± 7,6 psid), Numero di disegno del foro di installazione: 1INST085542S, Peso approssimativo: 1,5 grammi - Numero di parte: CCPI6510400S, Tasso di Lohm: 75 Lohms, Pressione di apertura: 400 ± 60 kPa (58 ± 8,7 psid), Numero di disegno del foro di installazione: 1INST085542S, Peso approssimativo: 1,5 grammi - Numero di parte: CCPI6510500S, Tasso di Lohm: 75 Lohms, Pressione di apertura: 500 ± 75 kPa (72,5 ± 10,9 psid), Numero di disegno del foro di installazione: 1INST085542S, Peso approssimativo: 1,5 grammi La pressione di apertura è definita come la pressione alla quale il flusso ascendente supera 50 SCCM di aria. Parti di ricambio e accessori - Numero di parte: CCRT0086564S, Descrizione: Strumento di installazione a pressione in avanti da 6,5 mm - Numero di parte: CCRT0056802S, Descrizione: Strumento di installazione a pressione inversa da 6,5 mm - Procedure di installazione: Procedure di installazione della valvola di sfogo pressione a pressione in avanti e inversa da 6,5 mm disponibili. - Involucro CAD: Modello di valvola di sfogo pressione a pressione da 6,5 mm disponibile. - Curva di flusso, vista in sezione trasversale, vista dimensionale, dettagli del foro di installazione: Vedere le immagini nella galleria per disegni tecnici dettagliati e curve di prestazione. Specifiche tecniche - Configurazione di montaggio: Press-In - In plastica - Diametro: 6,60 mm - Tasso di Lohm a piena apertura: 75 Lohms - Perdita: 20 SCCM (max) a 172 kPa (25 psid) su aria - Pressione massima di lavoro: Dipendente dal materiale dell'alloggiamento, configurazione e condizioni operative - Gamma di pressione di sfogo: 100 a 500 kPa - Materiale del corpo: Acciaio inossidabile 303 - Materiale della gabbia: Acciaio inossidabile 305 - Materiale della molla: Acciaio inossidabile 302 - Materiale della sfera: Acciaio inossidabile 440C - Peso approssimativo: 1,5 grammi
