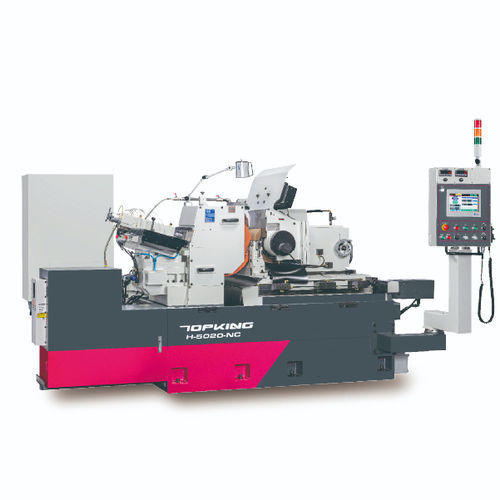

Rettificatrice senza centri H-5020

per pezzi da lavorareorizzontaleNC

INTRODUZIONE L'H-5020-NC è progettato per una produzione stabile e di alta precisione. Dotato di tecnologia idrostatica avanzata su mandrini e slitte, il suo film d'olio ad alta pressione garantisce un funzionamento senza contatto, eliminando l'usura e le vibrazioni per un processo regolare e privo di "stick-slip". Supporta pezzi da Ø2 a Ø75 mm e offre un'entrata minima di 0,0005 mm per una precisione a livello di micron e una finitura superficiale superiore. Costruita in ghisa Meehanite e dotata di un'interfaccia grafica intuitiva, consente un'impostazione rapida senza bisogno di codici complessi. Grazie alla protezione integrata dell'accumulatore e al raffreddamento dell'olio, è progettata per una produzione ad alto rendimento e di lunga durata. CAPACITÀ Gamma di macinazione standard (diametro): Ø2 ~ Ø75 mm Mola (O.D. × larghezza × I.D.): Ø510 × 205 × Ø304,8 (7A) mm Velocità lineare: 33 m/sec (45 m/sec) Ruota di regolazione (O.D. × larghezza × I.D.): Ø330 × 205 × Ø177,8 (7A) mm Velocità R.W.: 10 ~ 220 giri/min Lunghezza max. Lunghezza di alimentazione: 200 mm CARATTERISTICHE DELLA MACCHINA INTERFACCIA GRAFICA UTENTE AD ALTE PRESTAZIONI Il sistema di controllo con interfaccia grafica utente (GUI) non richiede la modifica del programma e offre un comodo ambiente operativo. L'HMI con touch screen incorpora tasti di scelta rapida per la regolazione della microalimentazione, facilitando la regolazione della dimensione della macinazione. BASE DELLA MACCHINARIGIDA La struttura della macchina è realizzata in ghisa Meehanite di alta qualità, lavorata dopo il trattamento termico e la distensione. Le guide sono temprate ad alta frequenza e rettificate con precisione per una struttura stabile, resistente alle deformazioni e all'usura. VANTAGGIO DEL MANDRINO IDROSTATICO E DELLA GUIDA DI SCORRIMENTO non c'è abrasione da metallo a metallo, con conseguente miglioramento della durata della macchina. attrito metallico estremamente ridotto e basso aumento di temperatura durante la lavorazione per migliorare la stabilità e la precisione. film d'olio ad alta pressione intorno al mandrino, adatto alla rotazione ad alta velocità. accuratezza di rotazione ad alta precisione e rotazione costante. SISTEMA DI RAFFREDDAMENTO DELL'OLIO Il sistema di raffreddamento dell'olio comprende un radiatore dell'olio per mantenere costante la temperatura dell'olio e prevenire il degrado della precisione del mandrino dovuto alle variazioni di temperatura dell'olio. ACCUMULATORE PER DISPOSITIVO DI PROTEZIONE Lo speciale design dell'accumulatore di pressione restituisce l'olio idrostatico al sistema idrostatico dell'albero principale quando la pressione diminuisce (ad esempio, in caso di interruzione dell'alimentazione), evitando danni dovuti alla perdita momentanea del film di pressione statica mentre il mandrino funziona ad alta velocità. Costruzione della guida idrostatica Il cursore inferiore R.W. (asse di alimentazione) utilizza una struttura a guida idrostatica per garantire uno scorrimento estremamente fluido e veloce, un'elevata precisione di alimentazione e un'accuratezza di rettifica stabile. L'asse di alimentazione inferiore è azionato da un servomotore che collabora con un riduttore armonico per ridurre il gioco, aumentare la coppia e stabilizzare la qualità della rettifica. Incremento minimo di alimentazione manuale: 0.001 mm; incremento minimo di alimentazione a controllo numerico: 0.0005 mm. MOLA DI RETTIFICA STABILE AUTO. (PER UN ASSE SOPRA) Le guide di scorrimento inferiori della sede di ravvivatura della mola sono costituite da una struttura concava a coda di rondine combinata con un'ampia corsia laterale per migliorare la stabilità del dispositivo di ravvivatura. DISPOSITIVO DI R.W. & G.W. (PER 1 ASSE) Struttura di ravvivatura realizzata in lega speciale di ghisa e trattata termicamente per resistere all'usura. Azionato anteriormente e posteriormente dalla pressione idraulica, può essere abbinato a un servomotore per la ravvivatura dei profili. Velocità di ravvivatura variabile e regolabile in base alle esigenze dei componenti. COMBINAZIONE ASSIALE PER SERIE NC un asse: Asse X: Controllo dell'avanzamento automatico della slitta inferiore R.W. due assi: Asse Z: Vestizione automatica G.W. (verticale) / Asse X: Guida inferiore R.W. auto-alimentazione. ACCESSORI STANDARD

• Ruota di rettifica e flangia x 1 set
• Ruota di regolazione e flangia x 1 set
• Piedi di lavoro in entrata e lama in metallo duro x 1 set
• Piedi di lavoro in entrata e lama in metallo duro x 1 set
• Utensili in diamante (2 pz/set) x 1 set
• Sistema elettrico x 1 set
• Sistema di lubrificazione (con refrigerante ad olio e accumulatore) x 1 set
• Sistema di raffreddamento x 1 set
• Lampada di lavoro x 1 set
• Attrezzi (cuscinetto di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Supporto di bilanciamento della ruota e perno
• Aggiungi un appuntamento per la rettifica del profilo
• Dispositivo di ravvivatura a ionizzazione della mola
• Espulsore idraulico del lavoro (rettifica in entrata)
• Alimentatore manuale per la rettifica in entrata (su e giù)
• Auto. (Rettifica a tappeto)
• Alimentatore automatico (Rettifica a tappeto)
• Automatico (Rettifica a tappeto). Dispositivo di scarico (rettifica a passaggio)
• Supporto di tipo V per la rettifica di barre lunghe
• Automatico di carico e scarico (rettifica a passaggio)
• Supporto di tipo V per la rettifica di barre lunghe
• . (Rettifica in entrata)
• Alimentatore vibrante (Rettifica in entrata)
• Protezione dagli spruzzi
• Separatore magnetico del refrigerante
• Filtro in carta
• Separatore del refrigerante a idrociclone
• Manovella per mola

SPECIFICA Capacità Gamma di rettifica standard (diametro): Ø2 ~ Ø75 mm Lunghezza max. Lunghezza di alimentazione: 200 mm Auto. Alimentazione Min. Incremento: 0.0005 mm Mola Dimensioni (O.D. x larghezza x I.D.): Ø510 x 205 x Ø304,8 (7A) mm Velocità lineare: 33 m/sec (45 m/sec) Ruota di regolazione Dimensioni (O.D. x larghezza x I.D.): Ø330 x 205 x Ø177,8 (7A) mm Velocità: 10 ~ 220 giri/min Angolo di inclinazione: +5° ~ -3° Angolo di rotazione: ±5 Graduazione del volantino Avanzamento della slitta superiore: 3.5 mm/giro (0,05 mm/graduazione) Microalimentazione della slitta inferiore: 0.1 mm/giro (0,001 mm/graduazione) Dispositivo di rifilatura: 2 mm/giro (0,01 mm/graduazione) Motori di azionamento Mola: 11,25 kW (6P) Ruota di regolazione: 5,0 kW (servomotore) Motore di avanzamento della slitta inferiore (asse X) (asse NC uno): 1.0 kW Pompa dell'olio di lubrificazione: 1,5 kW Pompa del refrigerante: 0,18 kW Refrigeratore olio idraulico: 0,37 kW Capacità dei serbatoi Serbatoio olio idraulico: 90 L Serbatoio del refrigerante: 160 L Macchina Dimensioni (L x P x A): 3810 x 1620 x 2160 mm Peso netto: (non specificato) caratteristiche/specifiche tecniche

• Modello: H-5020-NC
• Gamma di diametri di rettifica standard: Ø2 ~ Ø75 mm
• Lunghezza massima in ingresso: 200 mm
• Incremento automatico minimo in ingresso: 0.0005 mm
• Dimensioni mola: Ø510 × 205 × Ø304,8 (7A) mm
• Dimensioni ruota di regolazione: Ø330 × 205 × Ø177,8 (7A) mm
• Velocità lineare della mola: 33 m/sec (45 m/sec)
• Velocità della mola: 10 ~ 220 giri/min
• Motore della mola: 11.25 kW (6P)
• Motore ruota di regolazione: 5.0 kW (servo)
• Serbatoio olio idraulico: 90 L
• Serbatoio del refrigerante: 160 L
• Dimensioni macchina (L×L×H): 3810 × 1620 × 2160 mm
