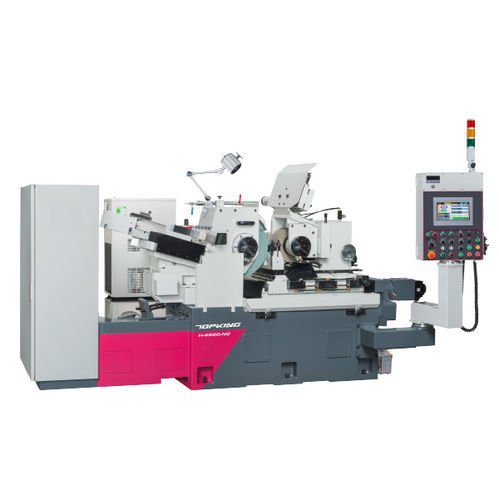

Rettificatrice senza centri H-4520

per pezzi da lavorareorizzontaleNC

INTRODUZIONE La Serie H si basa sulla tecnologia a pressione statica (idrostatica), che offre alta precisione, bassa usura e stabilità a lungo termine per garantire una qualità di lavorazione costante. Il mandrino della ruota, il mandrino della ruota di regolazione e l'asse di alimentazione (guida di scorrimento inferiore) sono supportati da un film d'olio a pressione statica che consente un funzionamento senza contatto, prevenendo l'usura meccanica e mantenendo un'elevata precisione anche in caso di uso prolungato. L'elevata rigidità e le caratteristiche di smorzamento riducono efficacemente le vibrazioni, migliorando la stabilità e la qualità della superficie durante la lavorazione. La velocità di avanzamento minima è di soli 0,0005 mm e garantisce un'eccellente rotondità, qualità superficiale e precisione dimensionale del pezzo. CAPACITÀ Gamma di rettifica standard (diametro): Ø1 ~ Ø45 mm Mola (O.D. x larghezza x I.D.): Ø455 x 205 x Ø228,6 (7A) mm Velocità lineare: 33 m/sec (45 m/sec) Ruota di regolazione (O.D. x larghezza x I.D.): Ø255 x 205 x Ø127 (7A) mm Velocità della ruota di regolazione: 10 ~ 300 giri/min Lunghezza max. Lunghezza di alimentazione: 200 mm CARATTERISTICHE DELLA MACCHINA INTERFACCIA GRAFICA UTENTE AD ALTE PRESTAZIONI Il sistema di controllo è dotato di un'interfaccia grafica utente (GUI) di tipo "teach-in", senza necessità di modificare il programma, che offre un comodo ambiente operativo. L'HMI con touch screen incorpora tasti di scelta rapida per la regolazione della microalimentazione, per facilitare la regolazione della dimensione della macinazione. BASE DELLA MACCHINARIGIDA La struttura della macchina è realizzata in ghisa Meehanite di alta qualità, trattata termicamente e distesa prima della lavorazione. Le guide sono temprate ad alta frequenza e rettificate con precisione. La struttura stabile resiste alle deformazioni e offre un'eccellente resistenza all'usura. VANTAGGIO DEL MANDRINO IDROSTATICO E DELLA GUIDA DI SCORRIMENTO Nessuna abrasione metallo-metallo, per una maggiore durata della macchina. L'attrito estremamente ridotto del metallo e il basso aumento di temperatura durante la lavorazione riducono le deformazioni, migliorando la stabilità e la precisione dei componenti. Il film d'olio ad alta pressione supporta la rotazione ad alta velocità e garantisce la precisione della rotazione. SISTEMA DI RAFFREDDAMENTO DELL'OLIO Il sistema di raffreddamento dell'olio comprende un radiatore dell'olio per mantenere costante la temperatura dell'olio e prevenire le variazioni di precisione del mandrino dovute alle variazioni di temperatura dell'olio. ACCUMULATORE PER DISPOSITIVO DI PROTEZIONE Uno speciale accumulatore di pressione è in grado di restituire l'olio idrostatico al sistema dell'albero principale quando la pressione diminuisce (ad esempio, in caso di interruzione dell'alimentazione), prevenendo i danni causati da una momentanea perdita di pressione statica mentre il mandrino è in funzione. Costruzione della guida idrostatica Il cursore inferiore della ruota di regolazione (asse di alimentazione) utilizza una struttura a guida idrostatica che garantisce un movimento di scorrimento estremamente fluido e veloce, un'elevata precisione di alimentazione e un'accuratezza di rettifica stabile. L'asse di alimentazione inferiore è azionato da un servomotore con riduttore armonico per ridurre il gioco, aumentare la coppia e stabilizzare la precisione. La microregolazione manuale minima è di 0,001 mm; l'alimentazione minima a controllo numerico può essere impostata a 0,0005 mm. UNITA' DI DRESSAGGIO AUTOMATICO DELLE MOLE DI RETTIFICA Le guide di scorrimento inferiori della sede di ravvivatura della mola sono costituite da una struttura concava a coda di rondine combinata con un'ampia corsia laterale per migliorare la stabilità del dispositivo. DISPOSITIVO DI LAVORAZIONE DI MOLE E GOMME La struttura di ravvivatura è realizzata in lega speciale di ghisa e trattata termicamente per garantire la resistenza all'usura. Il dispositivo di ravvivatura è azionato idraulicamente davanti e dietro e può essere abbinato a un servomotore per la ravvivatura dei profili. Velocità di ravvivatura variabile e ravvivatura R.W. regolabile per soddisfare la precisione dei componenti. Combinazione assiale per la serie NC Un asse: Controllo automatico dell'avanzamento della slitta inferiore dell'asse X. Due assi: Asse Z: ravvivatura automatica dell'asse G.W. (verticale) e controllo dell'avanzamento automatico della slitta inferiore dell'asse X R.W.. SPECIFICHE Capacità - Gamma di rettifica standard (diametro): Ø1 ~ Ø45 mm Capacità - Lunghezza max. Lunghezza di alimentazione: 200 mm Capacità - Auto. Alimentazione Min. Incremento: 0.0005 mm Mola - Dimensioni (O.D. x larghezza x I.D.): Ø455 x 205 x Ø228,6 (7A) mm Mola - Velocità lineare: 33 m/sec (45 m/sec) Ruota di regolazione - Dimensioni (O.D. x larghezza x I.D.): Ø255 x 205 x Ø127 mm Ruota di regolazione - Velocità: 10 ~ 300 giri/min Angolo di inclinazione: +5° ~ -3° Angolo di rotazione: ±5 Volantino Graduazione - Avanzamento slitta superiore: 4 mm/giro (0,05 mm/graduazione) Graduazione del volantino - Microalimentazione della slitta inferiore: 0.08 mm/giro (0,001 mm/graduazione) Dispositivo di rifilatura: 2 mm/giro (0,01 mm/graduazione) Motori di azionamento - Mola: 7,5 kW (6P); Ruota di regolazione: 3,5 kW (servo); Motore di avanzamento della slitta inferiore (asse X) (asse NC uno): 1.0 kW; Pompa di lubrificazione: 1,5 kW; Pompa del refrigerante: 0,18 kW; Refrigeratore dell'olio di lubrificazione: 0,37 kW Capacità dei serbatoi - Serbatoio dell'olio di lubrificazione: 90 L; Serbatoio del refrigerante: 160 L Dimensioni della macchina (L x P x A): 3050 x 1710 x 1990 mm Peso netto: 4300 kg ACCESSORI STANDARD

• Mola e flangia x 1 set
• Rotella di regolazione x 1 set
• Piedi di lavoro e lama in metallo duro x 1 set
• Piedi di lavoro e lama in metallo duro x 1 set
• Utensili in diamante (2 pz/set) x 1 set
• Sistema elettrico x 1 set
• Sistema di lubrificazione (con refrigerante ad olio e accumulatore) x 1 set
• Sistema di raffreddamento x 1 set
• Lampada di lavoro x 1 set
• Attrezzi (cuscinetto di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Supporto di bilanciamento della ruota e perno
• Aggiungi un appuntamento per la rettifica del profilo
• Dispositivo di ravvivatura a ionizzazione della mola
• Espulsore idraulico del lavoro (rettifica in entrata)
• Alimentatore manuale per la rettifica in entrata (su e giù)
• Auto. (Rettifica a tappeto)
• Alimentatore automatico (Rettifica a tappeto)
• Automatico (Rettifica a tappeto). Dispositivo di scarico (rettifica a passaggio)
• Supporto di tipo V per la rettifica di barre lunghe
• Automatico di carico e scarico (rettifica a passaggio)
• Supporto di tipo V per la rettifica di barre lunghe
• . (Rettifica in entrata)
• Alimentatore vibrante (Rettifica in entrata)
• Protezione dagli spruzzi
• Separatore magnetico del refrigerante
• Filtro in carta
• Separatore del refrigerante a idrociclone
• Manovella per mola

CARATTERISTICHE / SPÉCIFICHE TECNICHE

• Modello: H-4520-NC
• Campo di rettifica standard: Ø1 ~ Ø45 mm
• Lunghezza massima di ingresso: 200 mm
. Lunghezza di alimentazione: 200 mm
• Auto. Alimentazione Min. Incremento: 0.0005 mm
• Dimensioni della mola: Ø455 x 205 x Ø228,6 mm
• Dimensioni della ruota di regolazione: Ø255 x 205 x Ø127 mm
• Velocità di rotazione: 10 ~ 300 giri/min
• Motore mola: 7.5 kW
• Peso netto: 4300 kg
• Dimensioni macchina: 3050 x 1710 x 1990 mm
