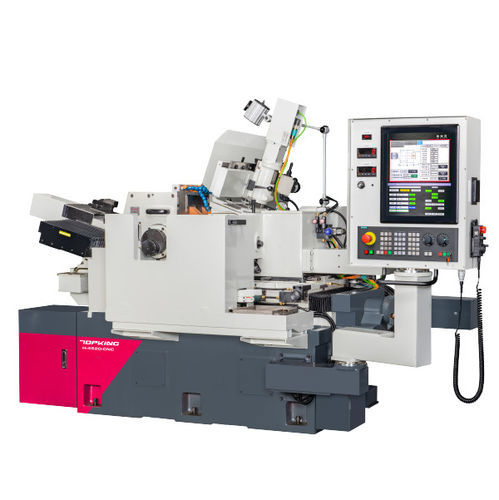

Rettificatrice senza centri H-4520

per pezzi da lavorareorizzontaleCNC

Introduzione La Serie H si basa sulla tecnologia a pressione statica, che offre alta precisione, bassa usura e stabilità a lungo termine per garantire una qualità di lavorazione costante. Il mandrino della ruota, il mandrino della ruota di regolazione e l'asse di alimentazione (guida di scorrimento inferiore) sono supportati da un film d'olio a pressione statica che consente un funzionamento senza contatto. Questo previene l'usura meccanica e mantiene un'elevata precisione anche in caso di utilizzo prolungato. L'elevata rigidità e le caratteristiche di smorzamento riducono efficacemente le vibrazioni, migliorando la stabilità e la qualità della superficie durante la lavorazione. La velocità di avanzamento minima è di soli 0,0005 mm e garantisce un'eccellente rotondità, qualità superficiale e precisione dimensionale del pezzo. Capacità Gamma di rettifica standard (diametro): Ø1 ~ Ø45 mm Mola (O.D. x larghezza x I.D.): Ø455 x 205 x Ø228,6(7A) mm Velocità lineare: 33 m/sec (45 m/sec) Ruota di regolazione (O.D. x larghezza x I.D.): Ø255 x 205 x Ø127(7A) mm Velocità della ruota di regolazione: 10 ~ 300 giri/min Lunghezza max. Lunghezza di alimentazione: 200 mm Caratteristiche della macchina

• Sistema operativo di facile utilizzo: Tecnologia CNC di ultima generazione con modifica dei programmi per varie applicazioni di rettifica dei componenti; scorciatoie installabili e arresto di emergenza sul pannello operativo; software flessibile per l'integrazione con vari sistemi di carico/scarico automatico; disponibilità di sistemi MITSUBISHI/FANUC/SIEMENS.
• Basamento macchina rigido: Struttura della macchina in ghisa Meehanite di alta qualità, trattata termicamente e distesa prima della lavorazione. Guide di scorrimento temprate ad alta frequenza e rettificate con precisione per garantire stabilità e resistenza all'usura.
• Vantaggi del mandrino idrostatico e della guida di scorrimento: nessuna abrasione metallo-metallo, attrito estremamente ridotto e basso aumento di temperatura durante la lavorazione, film d'olio ad alta pressione adatto alla rotazione ad alta velocità, che garantisce precisione di rotazione e lunga durata.
• Sistema di raffreddamento dell'olio: dotato di un radiatore dell'olio per mantenere costante la temperatura dell'olio e prevenire la perdita di precisione legata al mandrino a causa delle variazioni di temperatura dell'olio.
• Accumulatore per il dispositivo di protezione: lo speciale design dell'accumulatore di pressione restituisce l'olio idrostatico al sistema dell'albero principale in caso di perdita di potenza per evitare danni dovuti alla perdita momentanea del film di olio a pressione statica.
• Costruzione della guida idrostatica: Il cursore inferiore R.W. (asse di alimentazione) utilizza una guida idrostatica per uno scorrimento fluido e veloce e un'elevata precisione di alimentazione; l'asse di alimentazione inferiore è azionato da un servomotore con riduttore armonico per ridurre il gioco e aumentare la coppia; microregolazione manuale minima 0,001 mm e NC minima 0,0005 mm.
• Unità di ravvivatura automatica della mola stabile: Guide di scorrimento a coda di rondine concave e carreggiata laterale extra-large per una maggiore stabilità del dispositivo mola.
• Dispositivi di ravvivatura: Struttura di ravvivatura in ghisa speciale, ravvivatura anteriore e posteriore a comando idraulico (servo opzionale per la ravvivatura dei profili), velocità di ravvivatura variabile; ravvivatura R.W. regolabile in base alle esigenze del componente.
• Combinazione assiale per serie CNC: Asse Z (ravvivatura verticale G.W.), asse Y (ravvivatura orizzontale G.W.), asse A (ravvivatura verticale R.W.), asse B (ravvivatura orizzontale R.W.), asse C (alimentazione automatica della slitta superiore R.W.), asse X (alimentazione automatica della slitta inferiore R.W.)

Accessori Accessori standard

• Mola e flangia x 1 set
• Rotella di regolazione x 1 set
• Posizione di lavoro in entrata e lama in metallo duro x 1 set
• Posizione di lavoro in entrata e lama in metallo duro x 1 set
• Utensili in diamante (2 pz/set) x 1 set
• Sistema elettrico x 1 set
• Sistema di lubrificazione (con refrigerante ad olio e accumulatore) x 1 set
• Sistema di raffreddamento x 1 set
• Lampada di lavoro x 1 set
• Attrezzi (cuscinetto di livellamento) e cassetta degli attrezzi x 1 set

Accessori opzionali

• Supporto di bilanciamento della ruota e perno
• Aggiungi un appuntamento per la rettifica del profilo
• Dispositivo di ravvivatura a ionizzazione della mola
• Espulsore idraulico del lavoro (rettifica in entrata)
• Alimentatore manuale per la rettifica in entrata (su e giù)
• Auto. (Rettifica a tappeto)
• Alimentatore automatico (Rettifica a tappeto)
• Automatico (Rettifica a tappeto). Dispositivo di scarico (rettifica a passaggio)
• Supporto di tipo V per la rettifica di barre lunghe
• Automatico di carico e scarico (rettifica a passaggio)
• Supporto di tipo V per la rettifica di barre lunghe
• . (Rettifica in entrata)
• Alimentatore vibrante (Rettifica in entrata)
• Protezione dagli spruzzi
• Separatore magnetico del liquido refrigerante
• Filtro in carta
• Separatore del liquido refrigerante a idrociclone
• Manovella per mola

Specifiche Capacità Gamma di rettifica standard (diametro): Ø1 ~ Ø45 mm Lunghezza massima di alimentazione: 200 mm Lunghezza di alimentazione: 200 mm Auto. Alimentazione Min. Incremento: 0.0005 mm Mola Dimensioni (O.D. x larghezza x I.D.): Ø455 x 205 x Ø228,6(7A) mm Velocità lineare: 33 m/sec (45 m/sec) Ruota di regolazione Dimensioni (O.D. x larghezza x I.D.): Ø255 x 205 x Ø127(7A) mm Velocità: 10 ~ 300 giri/min Angolo di inclinazione: +5° ~ -3° Angolo di rotazione: ±5 Graduazione del volantino Avanzamento della slitta superiore: 4 mm/giro (0,05 mm/graduazione) Microalimentazione della slitta inferiore: 0.08 mm/giro (0,001 mm/graduazione) Dispositivo di rifilatura: 2 mm/giro (0,01 mm/graduazione) Motori di azionamento Mola: 7,5 kW (6P) Ruota di regolazione: 3,5 kW (servomotore) Motore di avanzamento della slitta inferiore (asse X) (asse NC uno): 1.0 kW Pompa dell'olio di lubrificazione: 1,5 kW Pompa del refrigerante: 0,18 kW Refrigeratore dell'olio lubrificante: 0,37 kW Capacità dei serbatoi Serbatoio olio lubrificante: 90 L Serbatoio del refrigerante: 160 L Macchina Dimensioni (L x P x A): 3050 x 1710 x 2100 mm Peso netto: 4300 kg Caratteristiche / Caratteristiche tecniche

• Modello: H-4520-CNC
• Gamma di diametri di rettifica standard: Ø1 ~ Ø45 mm
• Dimensioni mola: Ø455 x 205 x Ø228,6(7A) mm
• Dimensioni mola: Ø255 x 205 x Ø127(7A) mm
• Velocità lineare della mola: 33 m/sec (45 m/sec)
• Velocità della mola: 10 ~ 300 giri/min
• Lunghezza massima di ingresso: 200 mm
• Incremento minimo di ingresso auto: 0.0005 mm
• Motore mola: 7.5 kW
• Motore ruota di regolazione: 3.5 kW (servo)
• Dimensioni macchina (L x L x A): 3050 x 1710 x 2100 mm
• Peso netto: 4300 kg
