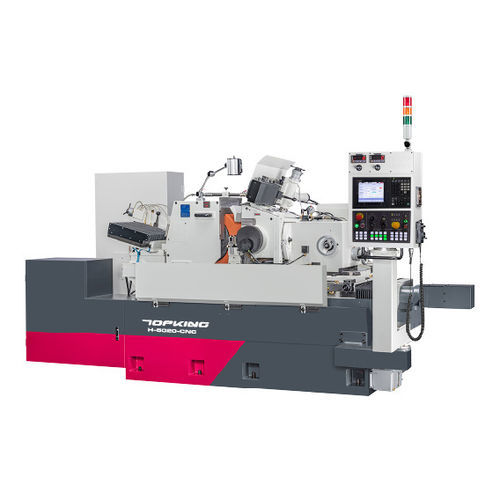

Rettificatrice senza centri H series

per pezzi da lavorareorizzontaleCNC

INTRODUZIONE La Serie H si basa sulla tecnologia a pressione statica (idrostatica), che offre alta precisione, bassa usura e stabilità a lungo termine per garantire una qualità di lavorazione costante. Il mandrino della ruota, il mandrino della ruota di regolazione e l'asse di alimentazione (guida di scorrimento inferiore) sono supportati da un film d'olio a pressione statica, che consente un funzionamento senza contatto per prevenire l'usura meccanica e mantenere un'elevata precisione durante l'uso prolungato. La serie offre elevate caratteristiche di rigidità e smorzamento che riducono le vibrazioni e migliorano la stabilità e la qualità della superficie durante la lavorazione. La velocità di avanzamento minima può arrivare a 0,0005 mm, garantendo un'eccellente rotondità, qualità superficiale e precisione dimensionale dei pezzi. CAPACITÀ

• Gamma di rettifica standard (diametro): Ø2 ~ Ø75 mm
• Mola (D.O. x larghezza x D.I.): Ø510 x 205 / 255 x Ø304,8 (7A) mm
• Velocità lineare: 33 m/sec (45 m/sec)
• Mola di regolazione (O.D. x larghezza x I.D.): Ø330 x 205 / 255 x Ø177,8 (7A) mm
• Velocità della ruota di regolazione (indicata sulla pagina): 10 ~ 2200 giri/min (nelle specifiche appare anche come 10 ~ 220 giri/min)
• Velocità max. Lunghezza di alimentazione: 200 mm (H-5020-CNC) / 250 mm (H-5025-CNC)

CARATTERISTICHE DELLA MACCHINA: INTERFACCIA GRAFICA AD ALTE PRESTAZIONI

• Sistema di controllo con interfaccia grafica utente (GUI) autoapprendente che non richiede la modifica del programma per il funzionamento.
• HMI con touch screen; l'interfaccia utente include tasti di scelta rapida per la regolazione della microalimentazione, facilitando la regolazione della dimensione della macinazione.

CARATTERISTICHE DELLA MACCHINA: BASE RIGIDA DELLA MACCHINA

• Struttura della macchina in ghisa Meehanite di alta qualità, trattata termicamente e sottoposta a distensione prima della lavorazione.
• Slitte temprate ad alta frequenza e rettificate con precisione; il materiale garantisce stabilità, basso rischio di deformazione ed eccellente resistenza all'usura.

VANTAGGIO DEL MANDRINO IDROSTATICO E DELLA RAGLIETTA DI SCORRIMENTO

• Nessuna abrasione metallo-metallo, per una maggiore durata della macchina.
• Attrito metallico estremamente ridotto e basso aumento di temperatura durante la lavorazione, per ridurre le deformazioni e migliorare la stabilità della lavorazione e l'accuratezza dei componenti.
• Film d'olio ad alta pressione intorno al mandrino, adatto alla rotazione ad alta velocità.
• L'applicazione ad alta precisione e la rotazione costante garantiscono l'accuratezza della rotazione.

SISTEMA DI RAFFREDDAMENTO DELL'OLIO

• Dotato di un radiatore dell'olio per mantenere costante la temperatura dell'olio e prevenire la perdita di precisione del mandrino dovuta alla variazione della temperatura dell'olio.

ACCUMULATORE PER DISPOSITIVO DI PROTEZIONE

• Lo speciale design dell'accumulatore di pressione consente all'olio idrostatico di tornare al sistema idrostatico dell'albero principale quando la pressione diminuisce (ad esempio, interruzione dell'alimentazione), evitando danni dovuti alla perdita momentanea del film di olio a pressione statica mentre il mandrino funziona ad alta velocità.

Costruzione della guida idrostatica

• Il cursore inferiore (asse di ingresso) utilizza una struttura a guida idrostatica per uno scorrimento estremamente fluido e veloce, un'elevata precisione di alimentazione e un'accuratezza di rettifica stabile.
• L'asse di alimentazione inferiore è azionato da un servomotore con riduttore armonico per ridurre il gioco, aumentare la coppia, migliorare l'efficienza di rettifica e stabilizzare la precisione.
• Minima microregolazione manuale di alimentazione: 0.001 mm; l'incremento minimo dell'avanzamento NC può essere impostato a 0,0005 mm.

Mola di rettifica stabile AUTO. (PER 1 ASSE E OLTRE)

• Le guide di scorrimento inferiori della sede di ravvivatura della mola sono progettate come una struttura concava a coda di rondine, combinata con una corsia laterale extra-large per migliorare la stabilità del dispositivo.

DISPOSITIVO DI SEDUTA DELLA MOLA (PER 1 ASSE)

• Struttura di ravvivatura realizzata in ghisa speciale e trattata termicamente per garantire la resistenza all'usura.
• Dispositivo di ravvivatura azionato anteriormente e posteriormente dalla pressione idraulica e abbinabile a un servomotore per la ravvivatura dei profili.
• Variabilità della velocità di ravvivatura; dispositivo di ravvivatura R.W. regolabile per garantire la precisione del cilindro.

COMBINAZIONE ASSIALE PER SERIE CNC

• Asse Z: Ravvivatura automatica della mola (verticale)
• Asse Y: Ravvivatura automatica della mola (orizzontale)
• A: Ravvivatura automatica della mola (verticale)
• Asse B: Ravvivatura automatica della mola (orizzontale)
• Asse C: Ruota di regolazione auto. slitta superiore auto. ingresso
• Asse X: Ruota di regolazione auto. slitta inferiore auto. ingresso

SPECIFICHE Capacità | H-5020-CNC | H-5025-CNC Gamma di rettifica standard (diametro) | Ø2 ~ Ø75 mm | Ø2 ~ Ø75 mm Lunghezza max. Lunghezza di alimentazione | 200 mm | 250 mm Auto. Infeed Min. Incremento | 0,0005 mm | 0,0005 mm Dimensione della mola (diametro esterno x larghezza x diametro interno) | Ø510 x 205 x Ø304,8(7A) mm | Ø510 x 255 x Ø304,8(7A) mm Velocità lineare | 33 m/sec (45 m/sec) | 33 m/sec (45 m/sec) Ruota di regolazione - Dimensioni (O.D. x larghezza x I.D.) | Ø330 x 205 x Ø177,8(7A) mm | Ø330 x 255 x Ø177,8(7A) mm Velocità della ruota di regolazione (voci a pagina) | 10 ~ 2200 giri/min (nella tabella è indicato anche come 10 ~ 220 giri/min) | 10 ~ 2200 giri/min (nella tabella è indicato anche come 10 ~ 220 giri/min) Angolo di inclinazione | +5° ~ -3° | +5° ~ -3° Angolo di rotazione | ±5° | ±5° Graduazione volantino - Avanzamento slitta superiore | 3,5 mm/giro (0,05 mm/graduazione) | 3,5 mm/giro (0,05 mm/graduazione) Microalimentazione della slitta inferiore | 0,1 mm/giro (0,001 mm/graduazione) | 0,1 mm/giro (0,001 mm/graduazione) Dispositivo di rifilatura | 2 mm/giro (0,01 mm/graduazione) | 2 mm/giro (0,01 mm/graduazione) Motori di azionamento - Mola | 11,25 kW (6P) | 11,25 kW (6P) Motori di azionamento - Ruota di regolazione | 5,0 kW (servomotore) | 5,0 kW (servomotore) Motore di avanzamento della slitta inferiore (asse X) | 1,0 kW | 1,0 kW Pompa dell'olio di lubrificazione | 1,5 kW | 1,5 kW Pompa del refrigerante | 0,18 kW | 0,18 kW Refrigeratore olio idraulico | 0,37 kW | 0,37 kW Serbatoio olio idraulico | 90 L | 90 L Serbatoio del refrigerante | 160 L | 160 L Dimensioni della macchina (L x P x A) | 3580 x 2160 x 2020 mm | 3580 x 2160 x 2020 mm Peso netto | 6140 kg | 6140 kg ACCESSORI STANDARD

• Mola e flangia x 1 set
• Ruota di regolazione e flangia x 1 set
• Piedi di lavoro e lama in metallo duro x 1 set
• Piedi di lavoro e lama in metallo duro x 1 set
• Utensili in diamante (2 pezzi/set) x 1 set
• Sistema elettrico x 1 set
• Sistema di lubrificazione (con refrigerante ad olio e accumulatore) x 1 set
• Sistema di raffreddamento x 1 set
• Lampada di lavoro x 1 set
• Attrezzi (cuscinetto di livellamento) e cassetta degli attrezzi x 1 set

ACCESSORI OPZIONALI

• Supporto di bilanciamento della ruota e perno
• Aggiungi un appuntamento per la rettifica del profilo
• Dispositivo di ravvivatura a ionizzazione della mola
• Espulsore idraulico del lavoro (rettifica in entrata)
• Alimentatore manuale per la rettifica in entrata (su e giù)
• Auto. (Rettifica a tappeto)
• Alimentatore automatico (Rettifica a tappeto)
• Automatico (Rettifica a tappeto). Dispositivo di scarico (rettifica a passaggio)
• Supporto di tipo V per la rettifica di barre lunghe
• Automatico di carico e scarico (rettifica a passaggio)
• Supporto di tipo V per la rettifica di barre lunghe
• . (Rettifica in entrata)
• Alimentatore vibrante (Rettifica in entrata)
• Protezione dagli spruzzi
• Separatore magnetico del refrigerante
• Filtro in carta
• Separatore del refrigerante a idrociclone
• Manovella per mola

VIDEO Video del prodotto incorporato disponibile. Caratteristiche/specifiche tecniche

• Serie: Serie H (serie CNC idrostatica)
• Diametro di rettifica standard: Ø2 ~ Ø75 mm
• Massima entrata: 200 mm (H-5020-CNC), 250 mm (H-5025-CNC)
• Ingresso minimo automatico: 0.0005 mm
• Dimensioni delle mole: Ø510 x 205 / 255 x Ø304,8(7A) mm
• Velocità lineare: 33 m/sec (opzionale 45 m/sec)
• Dimensioni mole regolatrici: Ø330 x 205 / 255 x Ø177,8(7A) mm
• Velocità della ruota regolatrice (voci di pagina): 10 ~ 2200 giri/min; la tabella delle specifiche riporta 10 ~ 220 giri/min
• Motore mola: 11.25 kW
• Motore ruota di regolazione: 5.0 kW (servo)
• Serbatoio olio idraulico: 90 L; serbatoio del liquido di raffreddamento: 160 L
• Dimensioni macchina: 3580 x 2160 x 2020 mm; Peso netto: 6140 kg
