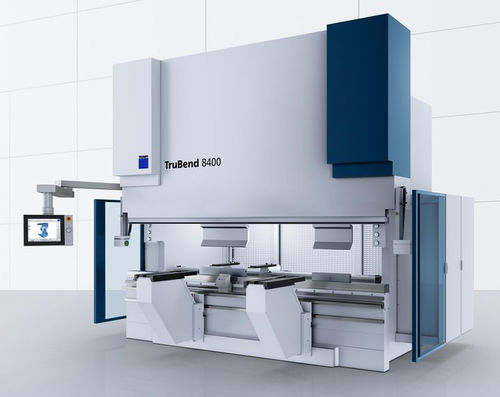

Pressa piegatrice CNC TruBend 8000 series

6 assitandemautomatica

Panoramica
La TruBend Serie 8000 è una piegatrice grandiformato progettata per il piegamento heavy‑duty di particolari lunghi, profondi o pesanti. Varianti con lunghezze di piegatura da 3.230 mm a 8.050 mm e forze di pressione da 2.300 kN a 10.000 kN. Disponibile in versione sopra pavimento, interrata o in tandem per estendere lunghezze e tonnellaggi.

Caratteristiche principali

• Capacità grandiformato: lunghezze di piegatura fino a 8.050 mm e funzionamento tandem fino a ~16 m.
• Ampia gamma di forze: da 2.300 kN a 10.000 kN a seconda del modello.
• Configurazione modulare: opzioni Heavy‑Duty, automazione e pacchetti utensili su misura.
• Movimentazione: grande passo tra montanti e mensole di supporto regolabili per carichi fino a 300 kg.
• Efficienza energetica: On‑Demand Drive per ridurre i consumi fino a circa il 26%.

Precisione e misurazione angolare
Precisione già dal primo pezzo con sistemi ACB Laser, ACB Wireless, Operator Controlled Bending (OCB) e software TCB (Thickness Controlled Bending) per compensare spessori e correggere angoli.

Opzioni Heavy‑Duty e movimentazione
Bompatura automatica, ganasce idrauliche rinforzate e mandrini posteriori robusti (bompatura fino a 6.000 kN/m). Ausili di piegatura e mensole regolabili facilitano la gestione di pezzi pesanti; versioni sopra pavimento possono gestire fino a 600 t su lunghezze specifiche.

Produttività ed ergonomia
Funzioni per ridurre i tempi di set‑up: Tool Indicator (barra LED), laser di linea, programmazione offline, Tool Setup Optimizer, MobileControl/MobileControl Pro e controllo Multi‑Touch T‑8000 S. Stazioni di piegatura e utility riducono rilavorazioni.

Dotazioni principali

• ACB Wireless: dischi sensore integrati nell’utensile superiore con comunicazione wireless.
• ACB Laser: misura ottica non a contatto con linea laser e telecamera.
• Backgauge: fino a 6 assi CNC; versioni Heavy‑Duty con corsa fino a 1.000 mm.
• Bompatura: regolabile a intervalli di 250 mm; capacità fino a 6.000 kN/m.
• Spostamento utensile inferiore: permette a un utensile di svolgere due processi di piegatura.
• On‑Demand Drive: adattamento regime motore al movimento per risparmio energetico.

Dati tecnici (selezione)
Esempi: TruBend 8230 — 2.300 kN | lunghezza di piegatura 4.420 mm | passo tra montanti 3.680 mm | altezza utile 880 mm | gola 620 mm | controllo T‑8000 S
TruBend 8320 — 3.200 kN | lunghezze 3.230 / 6.120 mm | passo 2.510 / 5.090 mm
TruBend 8600 — 6.000 kN | lunghezze 4.420 / 6.120 mm | distanza max traversa‑piano 1.000 mm
TruBend 8800 / 81000 — fino a 8.000 / 10.000 kN | lunghezze fino a 8.050 mm

Specifiche

• Lunghezze di piegatura: 3.230 / 4.420 / 6.120 / 7.050 / 8.050 mm.
• Forza di pressione: 2.300–10.000 kN a seconda del modello.
• Altezza utile: tip. 880 mm (alcune varianti 675 mm).
• Gola: tip. 620 mm (alcune varianti 420 mm).
• Interfaccia: T‑8000 S Multi‑Touch; MobileControl / MobileControl Pro disponibili.
• Velocità asse Y: 8–10 mm/s a seconda della variante.
• Opzioni di automazione e utensili: ToolShuttle, ToolMaster, Starmatik, utensili TRUMPF e speciali.
