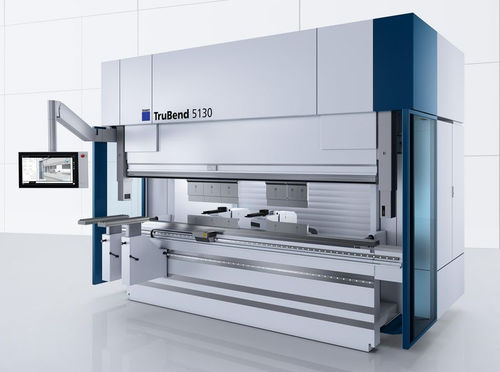

Pressa piegatrice servoelettrica TruBend 5000 series

CNC6 assiad alta velocità

Panoramica
La TruBend Serie 5000 di TRUMPF è una famiglia di piegatrici modulari progettata per il piegamento produttivo e flessibile di lamiere e profili. Dalla programmazione all'attrezzaggio automatico e al controllo angolare, la serie riduce i tempi ciclo e garantisce qualità già dal primo pezzo.

Punti chiave

• Elevata produttività con ridotti tempi di attrezzaggio
• Flessibilità produttiva grazie al registro posteriore a 6 assi
• Spostamento utensile inferiore per applicazioni speciali
• On‑Demand Servo Drive: funzionamento silenzioso, rapido ed efficiente
• ToolMaster: cambio utensili automatico per minimizzare i tempi di attrezzaggio
• Touchpoint TruBend e MobileControl: controllo intuitivo tipo tablet
• Sistemi ACB per misura angolare e qualità al primo pezzo
• TCB e Part Indicator per ridurre gli scarti

Funzionalità e dotazioni

• Registro posteriore 6 assi – piena libertà di posizionamento e elevata versatilità applicativa.
• ToolMaster (cambio automatico utensili) – automatizza le operazioni di attrezzaggio, ideale per lotti ridotti.
• Spostamento utensile inferiore – abilita applicazioni speciali come pieghe particolari.
• On‑Demand Servo Drive – fornisce energia solo quando necessaria; silenzioso ed efficiente.
• Sistemi ACB – ACB Wireless e ACB Laser per misurazione e correzione automatica degli angoli.
• TCB – rilevamento dello spessore e compensazione automatica della profondità di penetrazione.
• Part Indicator – assistenza video per il corretto inserimento dei pezzi e riduzione degli scarti.
• Illuminazione LED e supporti ergonomici – illuminazione ottimale e mensole regolabili per pezzi pesanti.
• Integrazione software – compatibile con TruTops Boost, TecZone Bend e soluzioni TRUMPF per connettività.

Dati tecnici (estratto confronto varianti Serie 5000)
Forza di pressione: da 850 kN (5085) fino a 3200 kN (5320).
Lunghezza di piegatura: 2210 mm fino a 4420 mm a seconda del modello.
Passaggio tra colonne: 1750 mm a 3680 mm.
Apertura utile: standard 385 mm (alcune varianti 615 mm).
Sbraccio: 420 mm. Interfaccia: Touchpoint TruBend; MobileControl disponibile.
Dimensioni e pesi variano per modello (lunghezze 3020–5180 mm; peso ≈ 8300–23400 kg).

Applicazioni

• Piegatura ad alta precisione di lamiere sottili e spesse
• Profili lunghi e pezzi di grandi dimensioni
• Produzione in lotti piccoli/medi con rapidi cambi utensile
• Integrazione in celle automatizzate per produzione in serie

Caratteristiche / specificazioni tecniche

• Serie: TruBend Serie 5000
• Applicazione: piegatrici industriali per lavorazione lamiera
• Comando: Touchpoint TruBend; MobileControl
• Misura angoli: ACB Wireless, ACB Laser, ACB Speed
• Automazione: ToolMaster, integrazione TruBend Cell 5000
• Azionamento: On‑Demand Servo Drive
• Compensazione spessore: Thickness Controlled Bending (TCB)
• Illuminazione: LED di zona
• Software: TruTops Boost, TecZone Bend, connettività OPC UA
