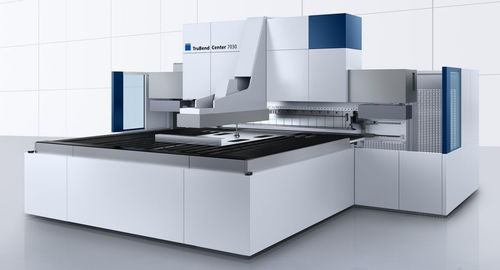

Pressa piegatrice idraulica TruBend Center 7000 series

CNC2 assiad alta velocità

Overview
Sistema di piegatura automatizzato per pannelli e lamiere che garantisce piegature senza segni, tempi ciclo ridotti e integrazione in linee produttive concatenate. Adatto alla produzione di serie e a pezzi singoli complessi con elevata ripetibilità.

Vantaggi principali

• Automazione: gestione automatica dei materiali, sistemi di presa flessibili, cambiatori utensile e software per processi connessi.
• Tempi di ciclo ridotti: movimentazione completamente automatica dei pezzi e rapidi cambi di direzione di piega.
• Semplicità d'uso: funzionamento intuitivo e programmazione offline con TecZone Bend; caricamento rapido dei programmi tramite scanner 2D/Bluetooth.
• Precisione: sensore angolare ACB Laser per misura e correzione automatica di ogni piega.
• Assistenza e opzioni: supporto tecnico, formazione mirata e ampia offerta di utensili e moduli TRUMPF.

Capacità e applicazioni

• Piegatura fino a 3 mm di spessore (in molti casi senza limite); con set utensili speciali (UBW90) è possibile piegare acciaio da costruzione 4 mm su lunghezze elevate, con limitazioni.
• Altezza box elevate: TruBend Center 7020 fino a 350 mm; TruBend Center 7030 fino a 220 mm — consente pieghe profonde per componenti complessi come armadi elettrici.
• Tecnologia di azionamento a cuneo per controllo preciso della traiettoria e angoli esatti proteggendo i pezzi sensibili.
• Manipolatore pezzi a 2 assi con asse di altezza per posizionamento automatico di tutte le pieghe; gestisce pieghe negative, profili stretti, più pieghe e asportazioni.
• Movimentazione delicata delle superfici: ventose, moduli magnetici/pinza o modulo vacuum 3 superfici per ridurre segni su lamiere sensibili o verniciate.

Equipaggiamento principale e software (esempi)

• ACB Laser: misura angolare senza contatto e correzione automatica.
• Scanner 2D / Bluetooth per rapido caricamento dei programmi.
• Monitor aggiuntivo per programmazione parallela e operazioni paperless a bordo macchina.
• On-Demand Drive: attivo solo durante la piega per risparmio energetico e riduzione rumore.
• TecZone Bend: programmazione offline per generazione automatica di programmi da dati 2D/3D.
• Automazione opzionale: LoadStation, carico/scarico automatico, collegamento a magazzino, soluzioni robotiche Starmatik.
• Opzioni utensili: ENW serraggio automatico, set UBW90, ZBW e ampio portafoglio di utensili TRUMPF.

Materiali dimostrativi
Immagini prodotto, esempi applicativi (pannelli di grande formato, acciaio dolce, acciaio inox, cassetti, carter) e video dimostrativo delle prestazioni automatizzate.

Dati tecnici (estratto comparativo)
Parametro | TruBend Center 7020 | TruBend Center 7030
Lunghezza max di piega: 2163 mm | 3123 mm
Lunghezza min di piega: 200 mm | 200 mm
Altezza massima box: 350 mm | 220 mm
Dimensione pezzo max: 2160 mm x 1500 mm | 3120 mm x 1500 mm
Diagonale pezzo max: 2640 mm | 3460 mm
Spessore max acciaio: 3 mm (400 MPa) | 3 mm (400 MPa)
Spessore max inox: 2,2 mm (700 MPa) | 2,2 mm (700 MPa)
Spessore max alluminio: 4 mm | 4 mm (265 MPa)
Spessore min materiale: 0,4 mm | 0,4 mm
Potenza di collegamento: 53,4 kVA | 80 kVA
Consumo medio: 10 kW | 15 kW
Livello sonoro: 73,4 dB | 78,8 dB
Sistema di controllo: Windows Embedded Standard 10 | Windows Embedded Standard 7
Dimensioni (L x W x H): 5200 x 4855 x 3326 mm | 6490 x 5327 x 3345 mm
Peso: 21.500 kg | 31.600 kg

Applicazioni
Ampia gamma di applicazioni di piegatura pannelli: cassetti in acciaio, componenti in inox, carter e rivestimenti. Idoneo per produzione in serie e pezzi singoli complessi.

Caratteristiche / specifiche tecniche

• Modelli: TruBend Center 7020 / 7030 (serie TruBend Center 7000).
• Processo: piegatura a ribaltamento automatizzata, possibile piegatura senza impronte.
• Controllo angoli: ACB Laser per correzione in tempo reale.
• Programmazione: TecZone Bend per generazione automatica di programmi da dati 2D/3D.
• Automazione: manipolatore 2 assi, LoadStation, collegamento magazzino TruStore/STOPA, soluzioni robotiche Starmatik.
• Utensili: UBW90, ENW, ZBW e portafoglio utensili TRUMPF.
