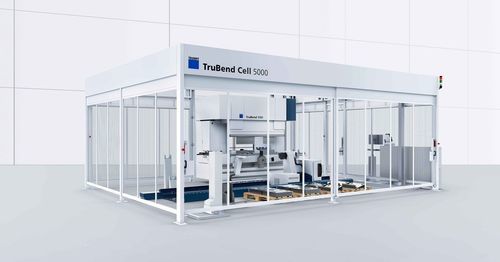

Cella robotizzata di piegamento TruBend Cell 5000 Lean Edition

per movimentazioneprensile

Panoramica
La TruBend Cell 5000 Lean Edition è una cella di piegatura produttiva ed economica progettata per eseguire pieghe rapide e precise con cambiamenti rapidi di configurazione. Supporta l'automazione flessibile per una vasta gamma di pezzi grazie alla programmazione intuitiva e a soluzioni pinza modulari.

Vantaggi principali

• Programmazione semplificata: TecZone Bend genera proposte di programma da dati 2D/3D (incluso codice NC) in pochi secondi, riducendo i tempi di avviamento.
• Gestione pezzi flessibile: Supporta pinze meccaniche e a vuoto per pezzi da piccoli a medi e pezzi fino a 40 kg.
• Cambio pinze automatico: Sostituzioni rapide e automatizzate delle pinze riducono l'intervento manuale e i tempi di setup.
• Prelievo affidabile: Il sensore lamiera garantisce la corretta individuazione del grezzo e una movimentazione stabile senza stazione di centraggio dedicata.

Opzioni di automazione e presa

• Multigripper Medium: Regolabile, supporta presa a vuoto; adatto per pezzi medi e configurabile offline per ridurre i tempi di messa a punto.
• Pinza a ganascia pivotante: Per la piegatura automatizzata di piccoli componenti; assi lineari e rotativi riducono le operazioni di ripresa.
• Multigripper Small: Regolabile per pezzi più piccoli, sganci rapidi e unità di rotazione 180° per risparmiare tempo ciclo nel piegamento delle scatole.
• Pacchetto per piccoli pezzi: Include stazione di prelievo lamiera e pinza per separare e produrre componenti in parallelo alla produzione principale.
• Console per cambio pinze: Sostituisce automaticamente le pinze per eseguire ordini misti senza intervento manuale.

Video
Video del prodotto disponibile che mostra la TruBend Cell 5000 Lean Edition e il suo funzionamento.

Dati tecnici (sintesi)
Forza di pressione: 850 kN
Lunghezza di piegatura: 2210 mm
Passaggio libero tra colonne: 1750 mm
Apertura utile: 615 mm
Sbraccio: 420 mm
Movimento rapido in discesa: 200 mm/s
Massima fase di lavoro Y: 25 mm/s

BendMaster
Dimensione massima pezzo: 2000 mm x 1000 mm
Profili: fino a 2000 mm
Peso massimo pezzo: 40 kg
Capacità massima di carico: 60 kg
Spessore minimo lamiera: 0,7 mm
Lunghezza percorso: 6 m
Stack massimo di lastre: 700 mm
Altezza massima stack pezzi finiti: 1000 mm

Dimensioni e pesi
Peso BendMaster: 595 kg
Peso macchina base: 7800 kg
Macchina TruBend (L×P×H): 3020 mm x 1800 mm x 2835 mm
Binario a pavimento per ogni elemento da 2000 mm: 310 kg

Specifiche tecniche

• Forza di pressione: 850 kN
• Lunghezza di piegatura: 2210 mm
• Passaggio libero tra colonne: 1750 mm
• Apertura utile: 615 mm
• Sbraccio: 420 mm
• Movimento rapido in discesa: 200 mm/s
• Massima fase di lavoro Y: 25 mm/s
• Dimensione max pezzo (BendMaster): 2000 mm x 1000 mm
• Profili gestibili: fino a 2000 mm
• Peso max pezzo: 40 kg
• Capacità massima (BendMaster): 60 kg
• Spessore minimo lamiera: 0,7 mm
• Lunghezza percorso: 6 m
• Stack maxi lastre: 700 mm
• Altezza maxi stack pezzi finiti: 1000 mm
• Peso BendMaster: 595 kg
• Peso macchina base: 7800 kg
• Ingombro macchina (L×P×H): 3020 mm x 1800 mm x 2835 mm
• Binario per elemento 2000 mm: 310 kg
