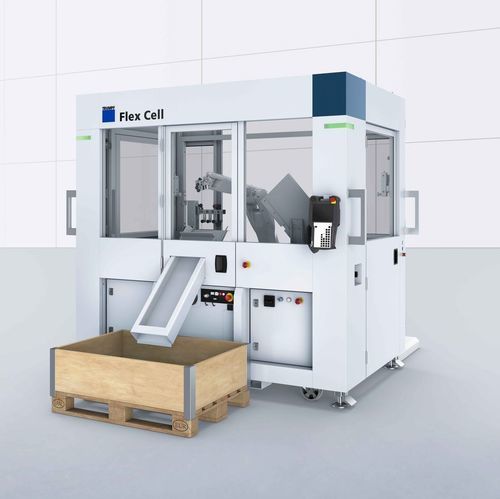

Cella robotizzata di piegamento Flex Cell

compatta

Panoramica
Automazione on demand: trasformate una piegatrice manuale in una cella di piegatura mobile e automatizzata in pochi minuti. La Flex Cell si collega alla TruBend 7050 per offrire una soluzione compatta, riposizionabile, con ampio magazzino materiale e rapida messa in produzione.

Vantaggi principali

• Estremamente veloce – la cella di piegatura più veloce di TRUMPF per componenti semplici.
• Elevata capacità di carico – doppia capacità che consente un'autonomia fino a 42 ore.
• Ingombro minimo – automazione completa su meno di 10 m².
• Collegare e produrre – mantenere la produzione manuale per pezzi complessi e automatizzare i pezzi semplici; pronta in pochi minuti.

Soluzione mobile
Progettata per la mobilità: spostamento manuale o con carrello elevatore e rapido collegamento alla piegatrice per impiego immediato e disposizione flessibile in officina.

Produzione autonoma
Funzioni integrate come riconoscimento lamiera doppia, tavolo di centraggio, stazioni di ripresa e gripper combinato garantiscono una produzione di piegatura affidabile e in larga parte autonoma.

Programmazione istantanea
Programmazione rapida delle sequenze di piegatura con TecZone Bend; creazione del programma robot tramite wizard sul teach panel per avviamento e cambi rapidi.

Dotazioni principali

• Robot industriale a 6 assi: alte prestazioni, precisione e accoppiamento meccanico a sgancio rapido per cambi rapidi degli utensili.
• Tavolo di centraggio: posizionamento accurato dei pezzi, riduzione delle esigenze di impilaggio e superficie forata per evitare adesioni.
• Gripper combinato: ventosa + pinza pivotante con unità di vuoto mobile per ridurre l'ingombro e permettere sovrapposizioni di alette.
• Rilevamento doppia lamiera: misura dello spessore per identificare prese doppie e aumentare l'affidabilità del processo.
• Nastro trasportatore: scarico sicuro dei pezzi delicati, sgancio rapido e ampio spazio operativo.
• Stazioni di ripresa: due stazioni integrate (fissa per pezzi piccoli, regolabile per pezzi grandi) con vuoto indipendente per ogni ventosa.
• Carrello di carico/scarico: preparazione dei pezzi successivi durante la produzione per cambi rapidi.
• Sistema di misura angolare ACB: compatibile con ACB Wireless e ACB Laser tramite metodo ACB "Smart".
• Gripper a ventosa: gestione di componenti fino a 600 x 400 mm; asse di rotazione aggiuntivo per ridurre le riprese.

Multimedia
Video di presentazione prodotto disponibile per mostrare funzionamento e caratteristiche.

Specifiche tecniche

• Dimensione minima pezzo: 70 mm x 50 mm
• Dimensione massima pezzo: 600 mm x 400 mm
• Spessore minimo lamiera: 0,7 mm
• Spessore massimo lamiera: 6 mm
• Peso massimo pezzo: 5 kg
• Dimensioni (H x L x W): 2200 mm x 2400 mm x 2000 mm
