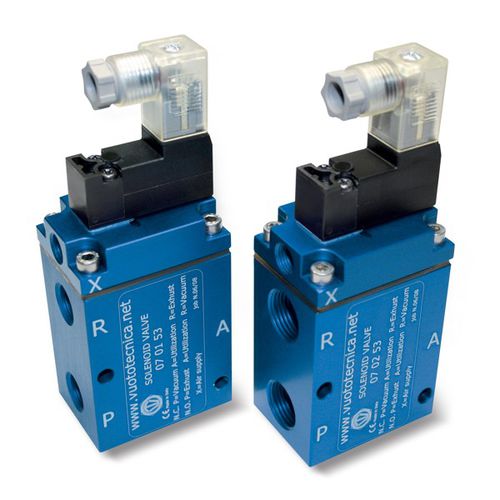

Elettrovalvole per vuoto a 3 vie, servopilotate, con elettropilota ad impulsi bistabile e con bobina elettrica a basso assorbimento
La funzione di queste elettrovalvole è la stessa di quelle a tre vie precedentemente descritte.
Anche la loro costituzione è la stessa; ciò che le distingue è un elettropilota ad impulsi, bistabile, azionato da una bobina elettrica integrata a basso assorbimento che, ad un semplice impulso elettrico, scambia la posizione degli otturatori e li mantiene così, anche in assenza di corrente elettrica, fino ad un nuovo impulso di polarità opposta; per questo motivo, possono essere fornite solamente con bobine elettriche in corrente continua.
Il loro impiego è particolarmente indicato in tutti quei casi dove sia richiesta la massima sicurezza di collegamento alla fonte di vuoto, anche in assenza di alimentazione elettrica. La bobina elettrica dell’elettropilota è interamente plastificata in resina sintetica, esecuzione stagna, classe di isolamento F (fino a 155 °C) a norme VDE, con connessioni elettriche a due terminali di 3 mm, per connettore micro a norme EN 175301-803 (ex DIN 43650) - C.
Grado di protezione IP 54; IP 65 con connettore inserito.
Sono disponibili per tensioni di 12-24V/CC.
Tolleranza ammissibile sul valore nominale della tensione: ±10%.
Potenza elettrica massima: 1 W
Il connettore è orientabile di 180° sulla bobina e può essere fornito, a richiesta, con Led luminosi, con circuito antidisturbo e/o con protezioni contro le sovratensioni e l’inversione di polarità.
Su queste elettrovalvole non è possibile installare il dispositivo a pulsante, per azionarle manualmente.
